  • enquête thématique départementale, habitat et production sur la Communauté de communes du Carmausin-Ségala
maison jumelle type "Carmaux K"
Œuvre étudiée
Auteur
Copyright
  • (c) Inventaire général Région Occitanie

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Communauté de communes Carmausin-Ségala - Carmaux
  • Commune Saint-Benoît-de-Carmaux
  • Lieu-dit Fontgrande
  • Adresse 2, 4, 1, 3, allée sans nom , 3, 5, 4, 6 avenue Centrale ouest , 7, 8 allée des Bouvreuils , 17, 18 allée des Colombes , 3, 4, 9, 10 allée des Durbecs , 5, 6 allée des Papillons , 2, 4, 1, 3 avenue du Parc
  • Cadastre 2017 AK 170, 201, 202, 381, 382, 392, 393, 478, 480, 491, 494, 504  ; 2017 AL 358, 359, 379, 380, 407, 541, 416, 417
Désignation
  • Dénominations
    maison
  • Genre
    d'ouvrier
  • Précision dénomination
    maison jumelle
  • Appellations
    Maison jumelle type "Carmaux K"
  • Dossier dont ce dossier est partie constituante
    cité jardin (IA81013850)
  • Autres parties constituantes
    volière, cabane
Historique

La maison de l'allée des Papillons est la plus ancienne du type K ; elle date de 1923-1924 (plans dressés en 1923).

Les six maisons jumelles de type "Carmaux K bis" élevées le long des avenues menant à la place du Marché ont été élevées entre 1925 et 1926 et les plans datent de décembre 1924.

Enfin, celles de la partie orientale de la cité-jardin de type K ter (plans réalisés en 1927) ont été élevées un peu plus tardivement, entre 1927 et 1930.

Toutes ont été bâties par l'entrepreneur Marius Assun, installé à Carmaux (AMC, SMC 2 22, fournisseur Assun).

  • Période(s)
    • Principale : 1er quart 20e siècle , daté par source
    • Principale : 2e quart 20e siècle , daté par source
Description

La maison jumelle de type "Carmaux K" est parmi les plus grands modèles, une grande pièce commune et quatre chambres. Elle est constituée d'un corps de bâtiment rectangulaire et avant-corps central en façade et sur l'arrière. Chaque logement occupe une superficie d'environ 92m2. L'entrée ne se faisait pas par un porche mais par un vestibule.

La maison jumelle de type K bis adopte un plan similaire mais un appentis est ajouté sur l'arrière, formant retour dans l'angle et abritant la cuisine, la cave et réserve.

Enfin le type K ter est constitué d'un corps de bâtiment sans appentis avec cuisine à l'arrière de la pièce commune, salle d'eau à l'étage et WC à la cave.

Illustrations 34
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
  • (c) Conseil départemental du Tarn
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration

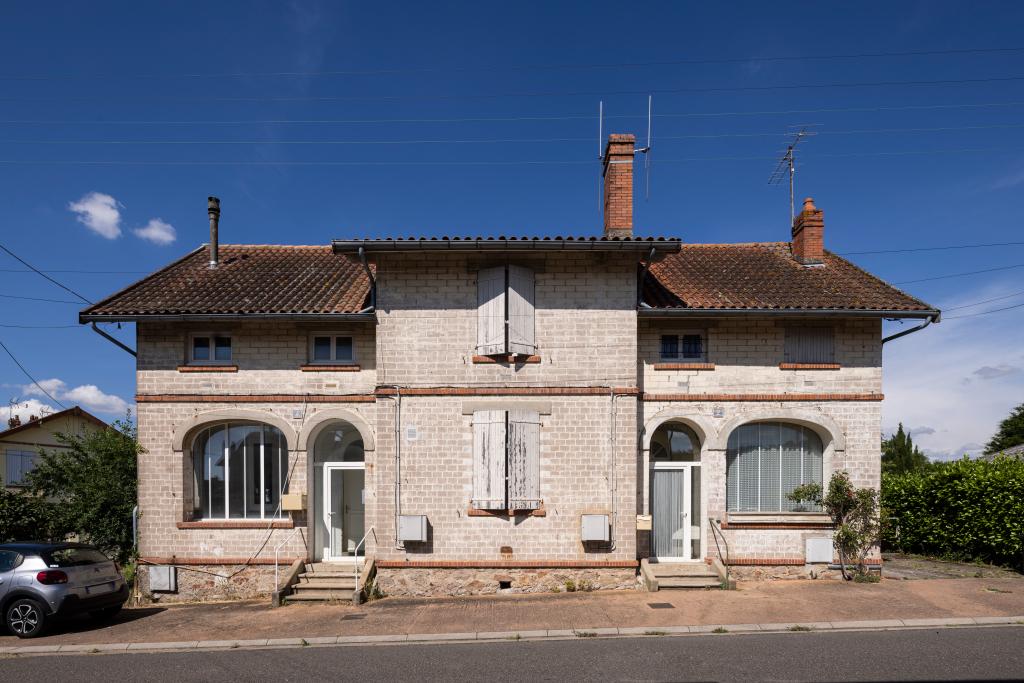

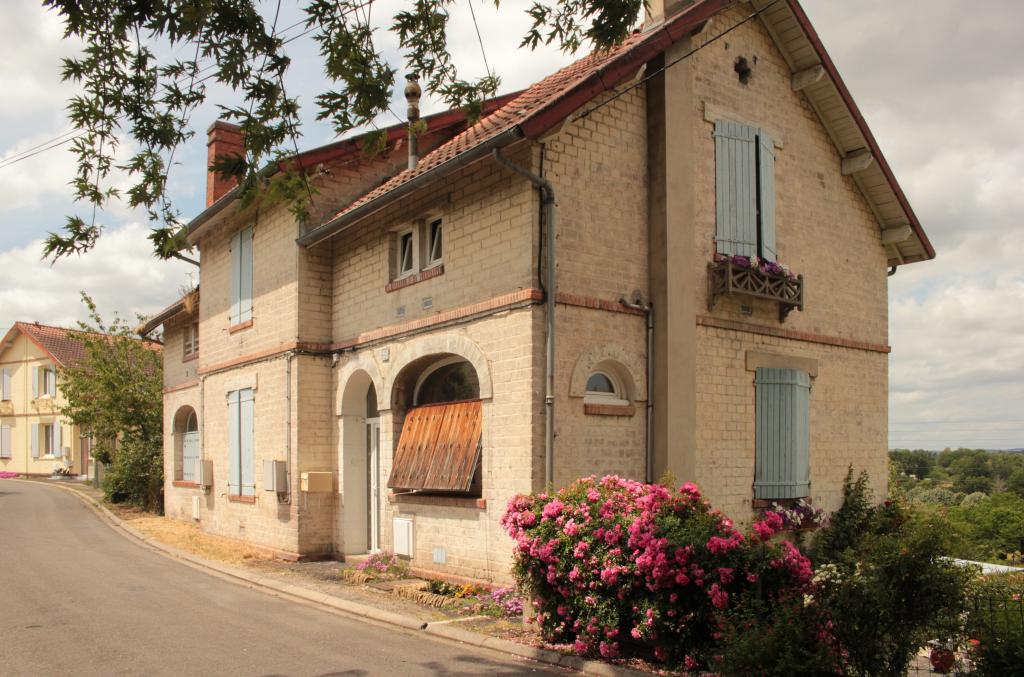

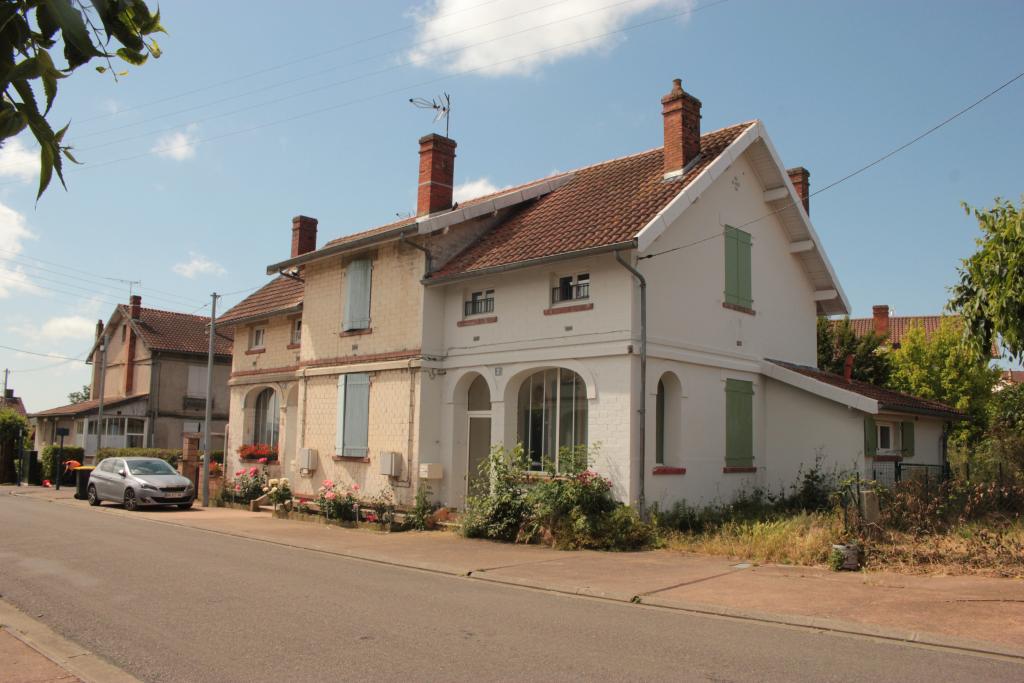

Maison type Carmaux K, 1-3 allée sans nom, vue de la façade.

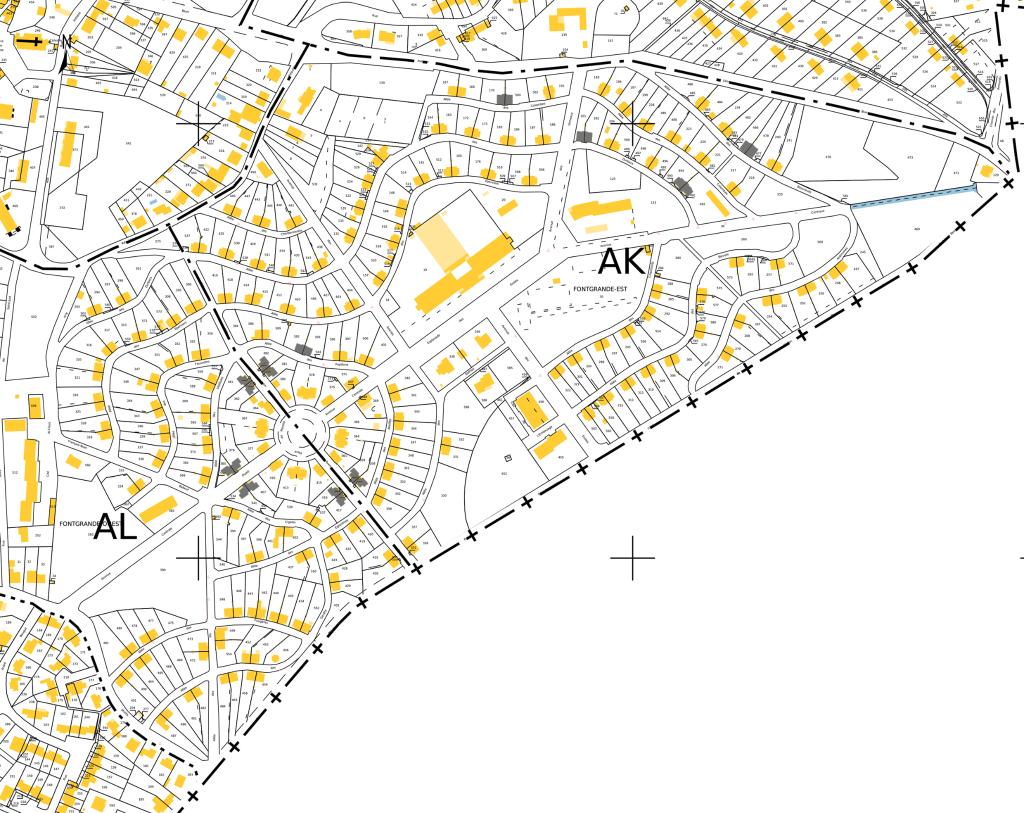

Localisation des maisons de type K sur le cadastre actuel.

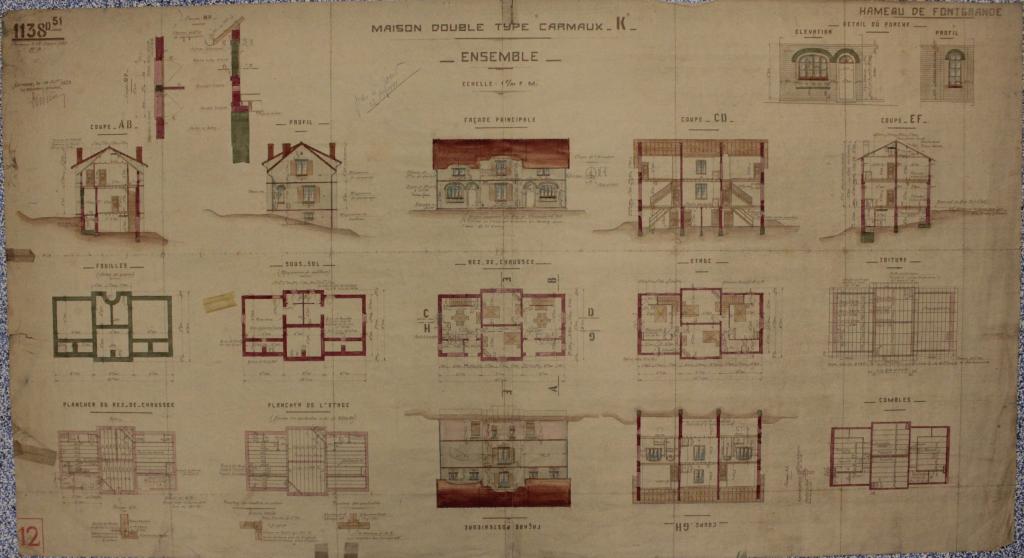

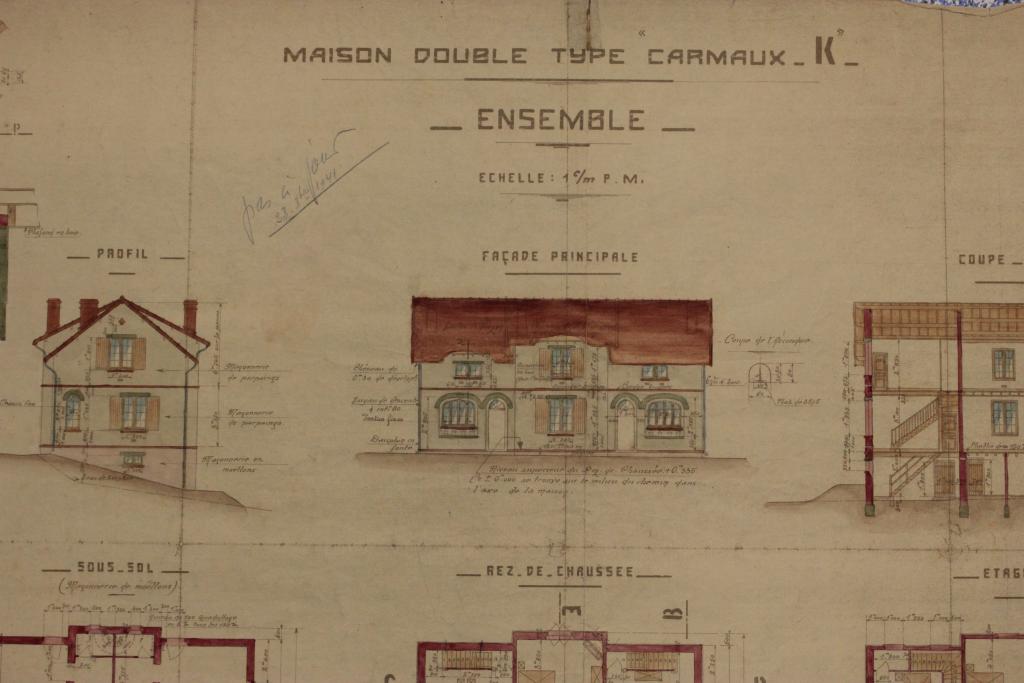

Plan type "Carmaux K" daté d'octobre 1923.

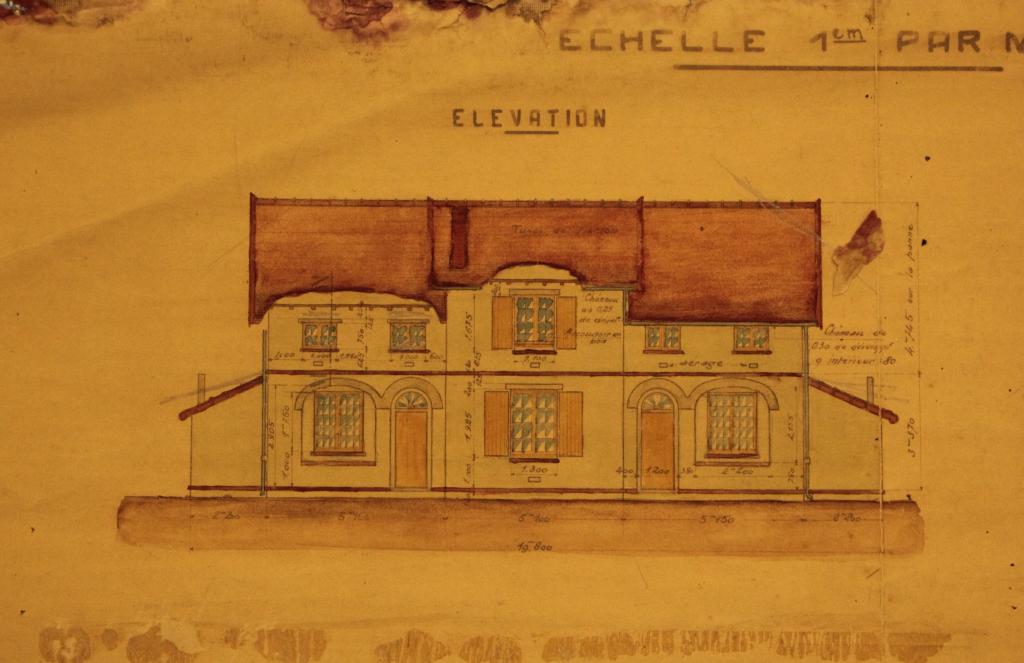

Plan type "Carmaux K" détail du dessin de la façade.

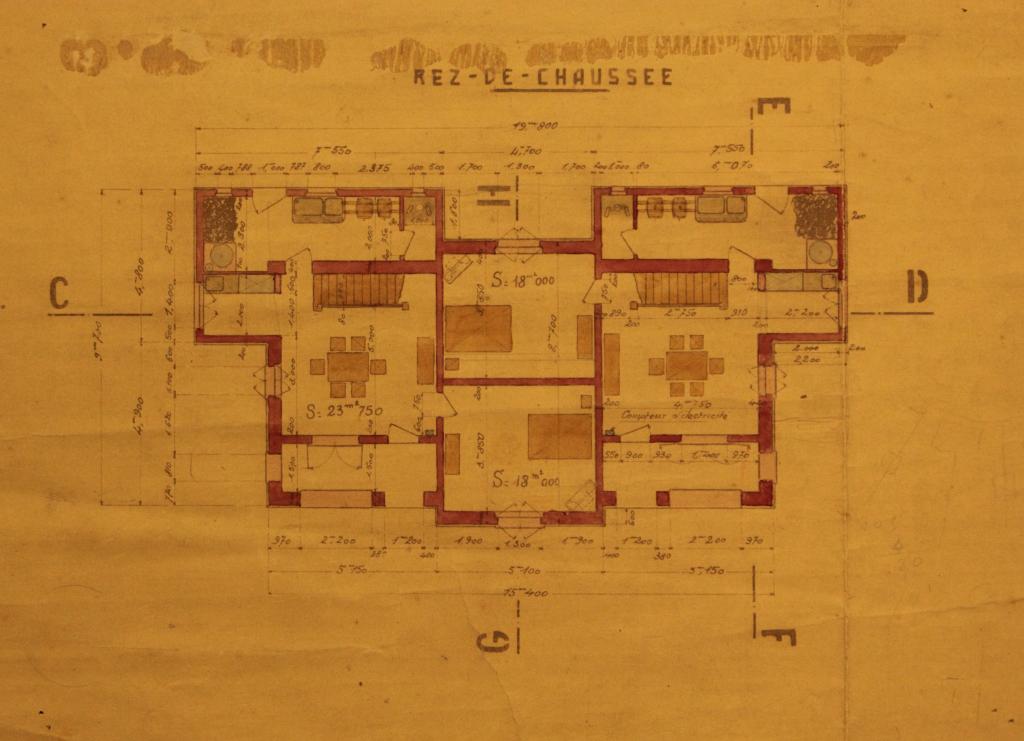

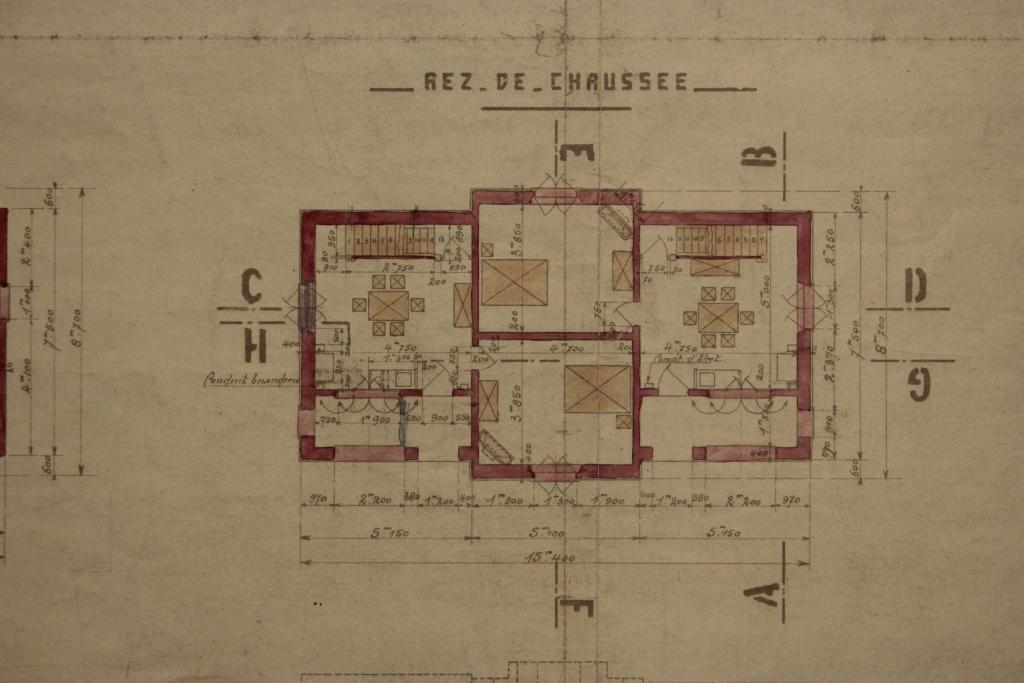

Plan type "Carmaux K" détail du plan du rez-de-chaussée.

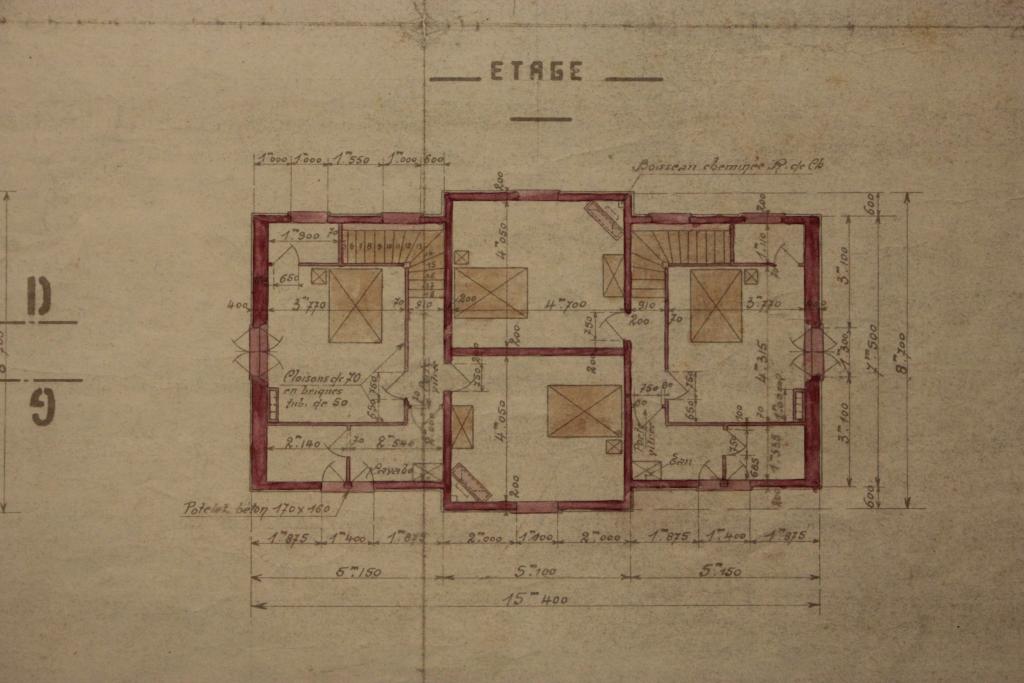

Plan type "Carmaux K" détail du plan de l'étage.
Plan type "Carmaux K bis" daté de septembre 1924.

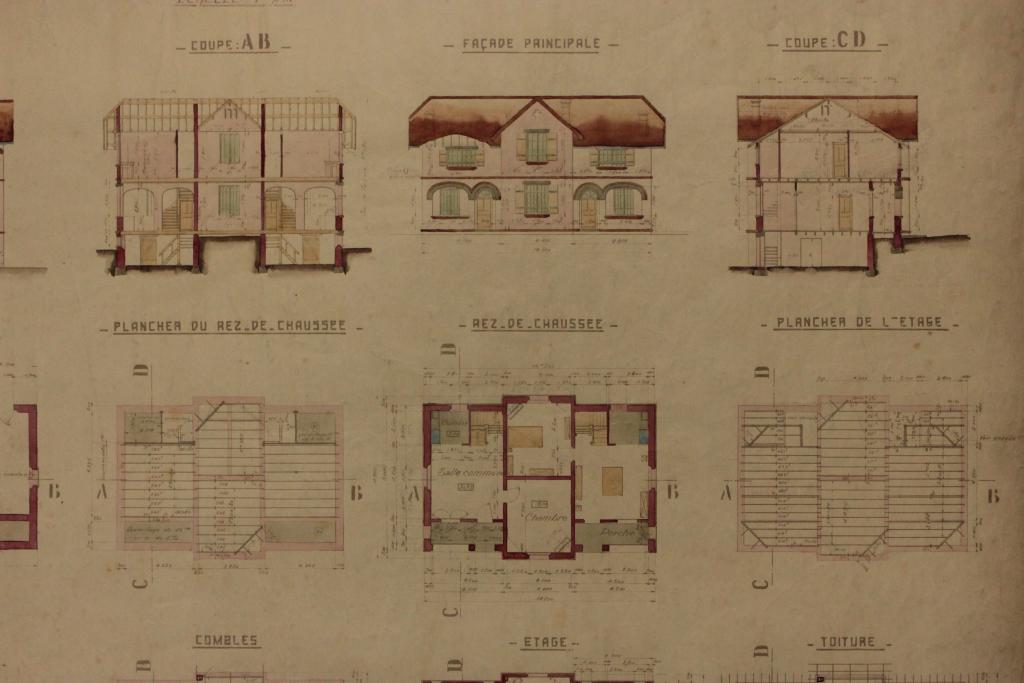

Plan type "Carmaux K bis" daté de septembre 1924, détail du rez-de-chaussée.
Plan type "Carmaux K bis" daté de septembre 1924, détail du dessin de la façade.

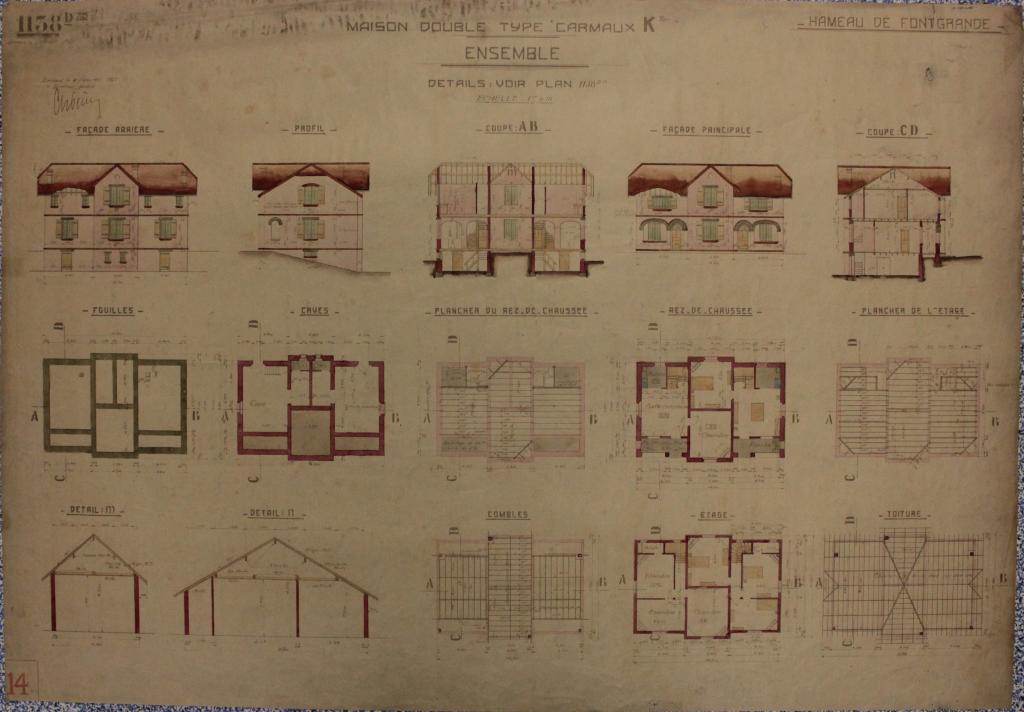

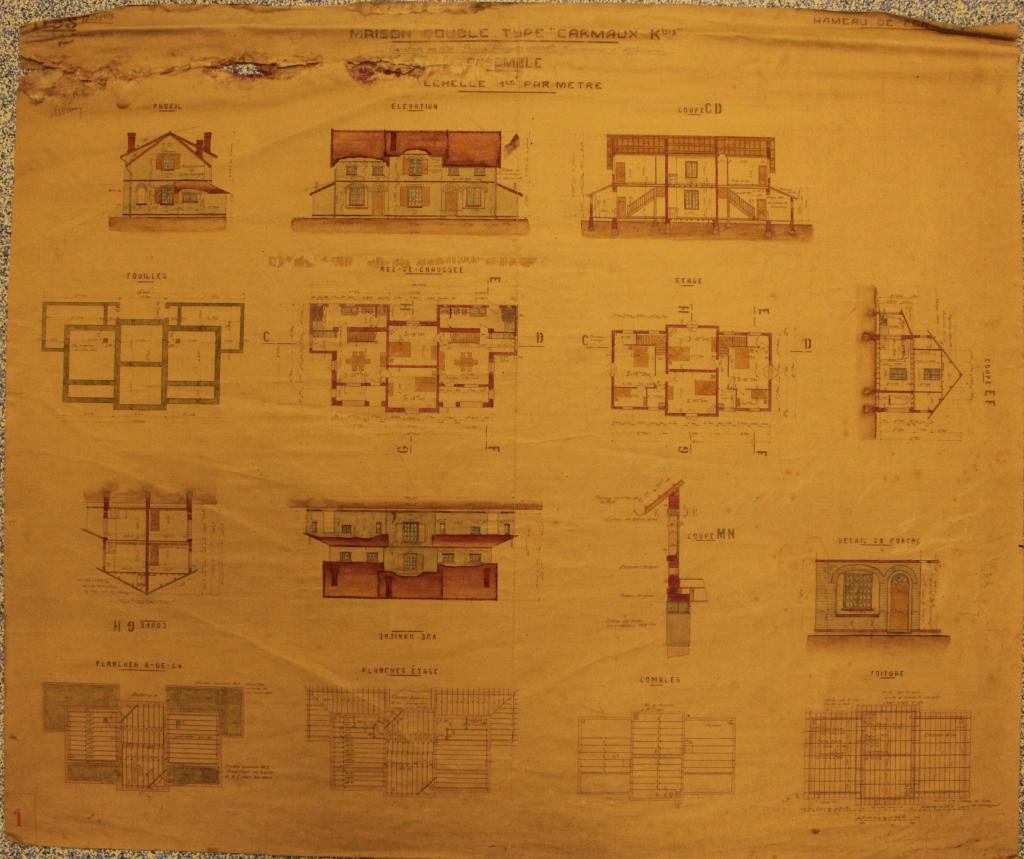

Plan type "Carmaux K ter" daté de janvier 1927.
Plan type "Carmaux K ter", détail du dessin de la façade et du plan du rez-de-chaussée.

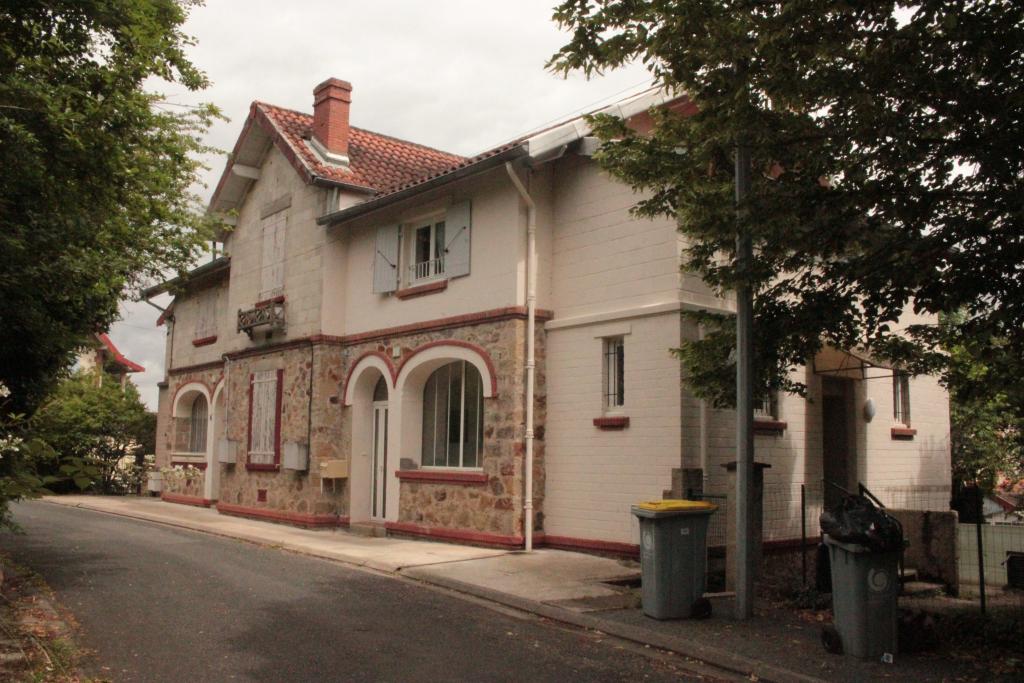

Maison jumelle de type Carmaux K située 5, 6 allée des Papillons.

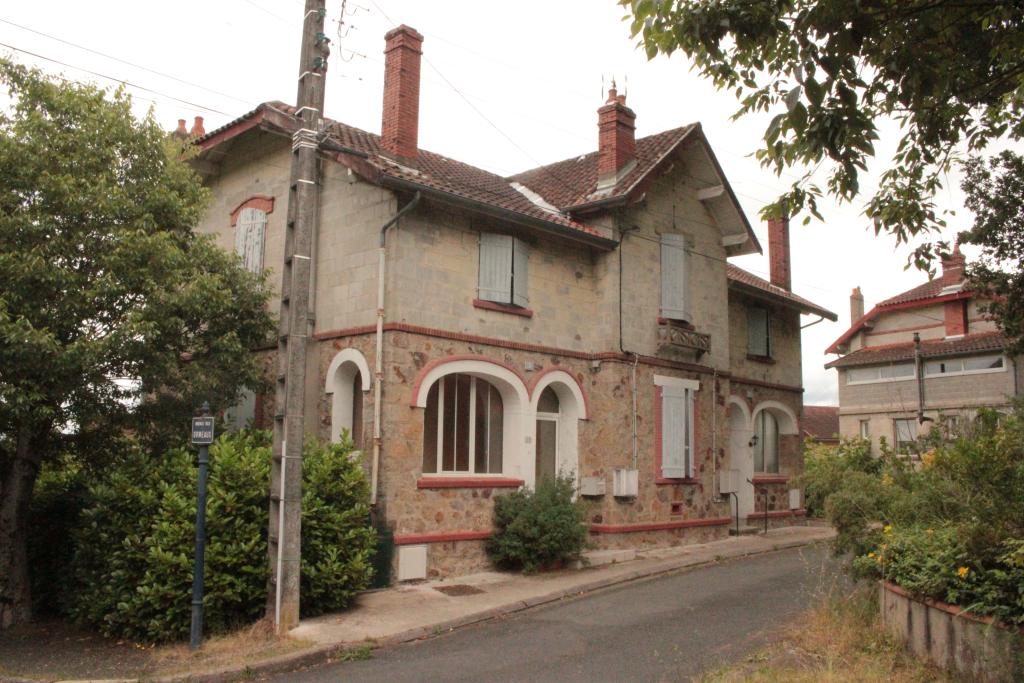

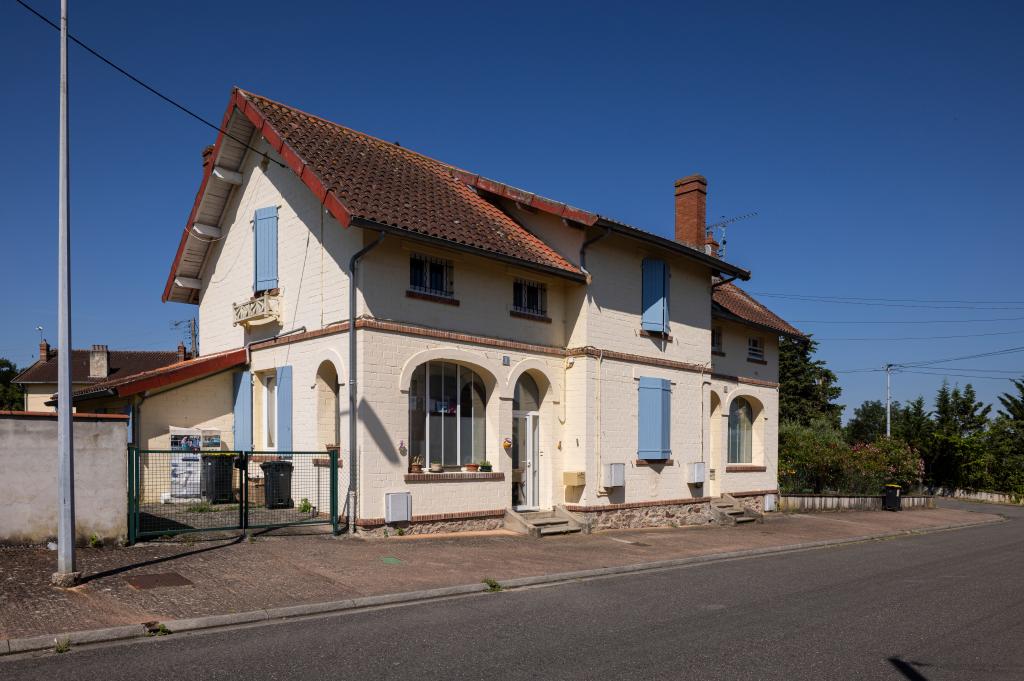

Maison type Carmaux K, 1-3 allée sans nom, vue générale de troi-quarts.

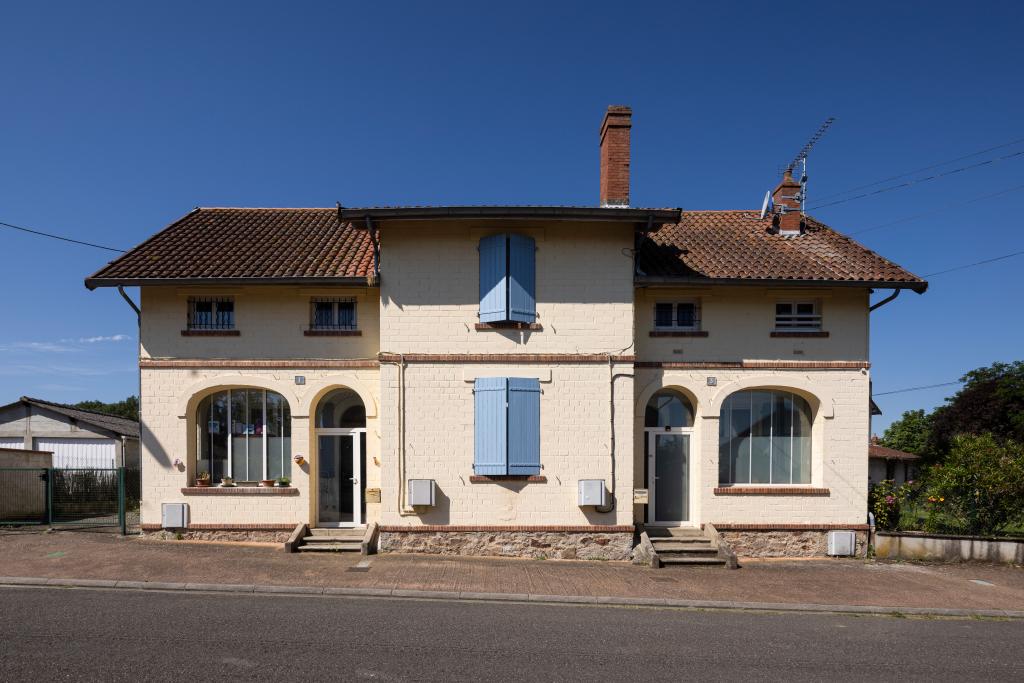

Maison type Carmaux K, 2-4 allée sans nom, vue de la façade.

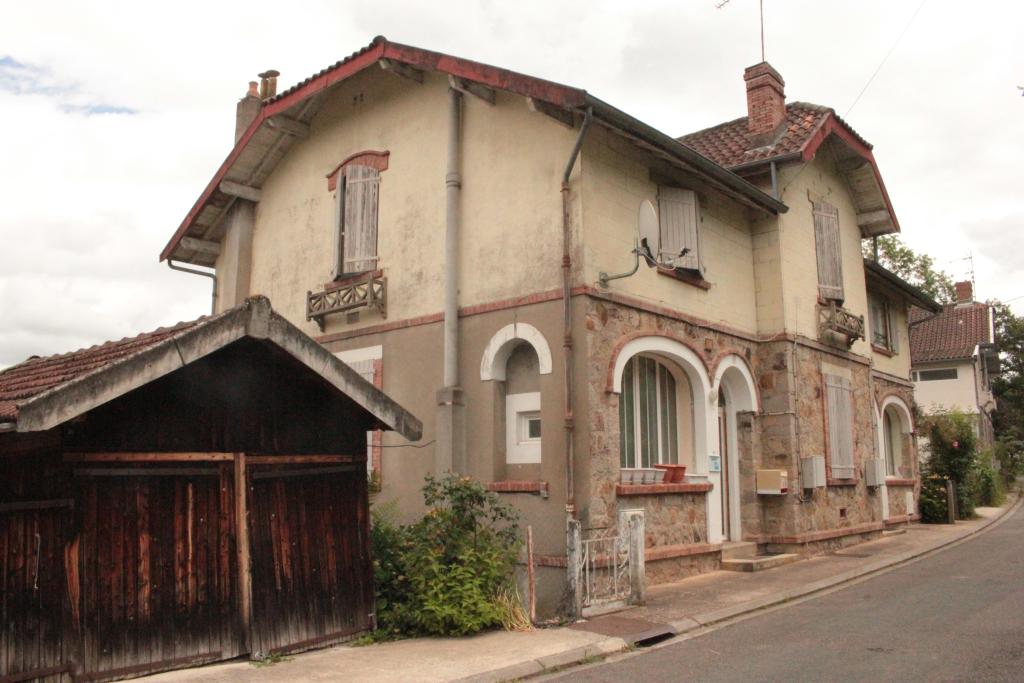

Maison de type Carmaux K 3, 4 allée Centrale, vue depuis l'arrière avec le jardin.

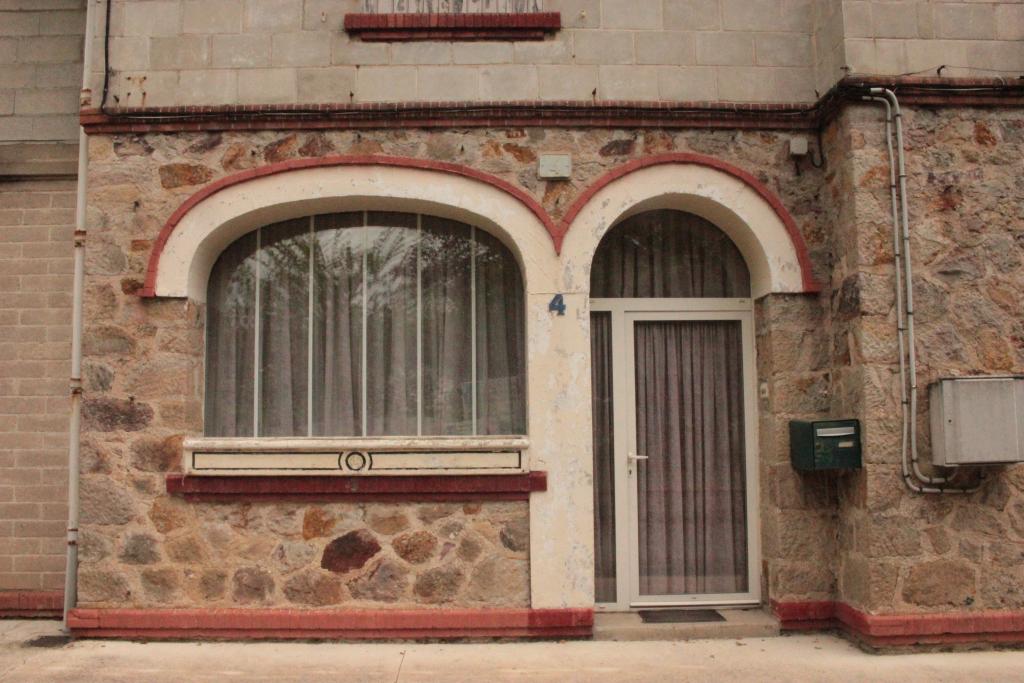

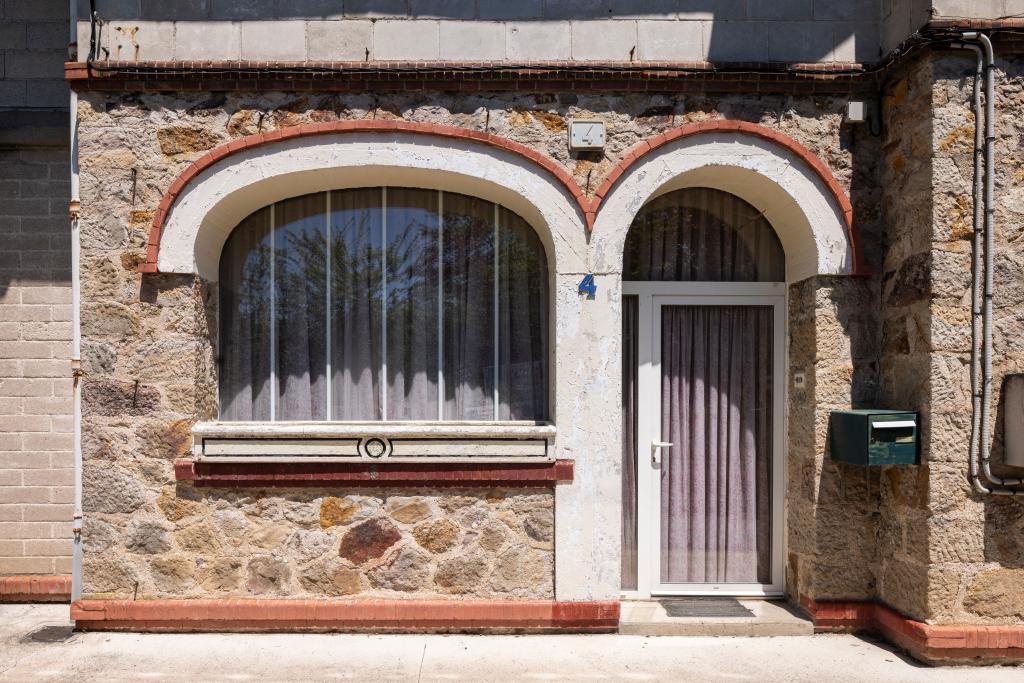

Détail des ouvertures en façade 4 allée des Durbecs.
Détail des ouvertures en façade 4 allée des Durbecs.

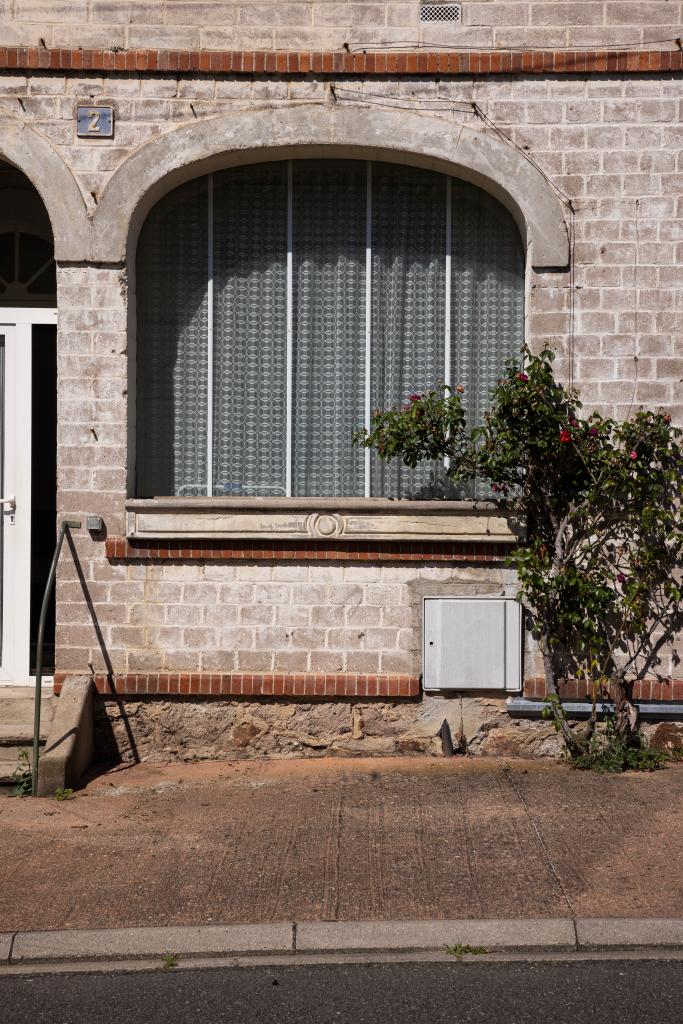

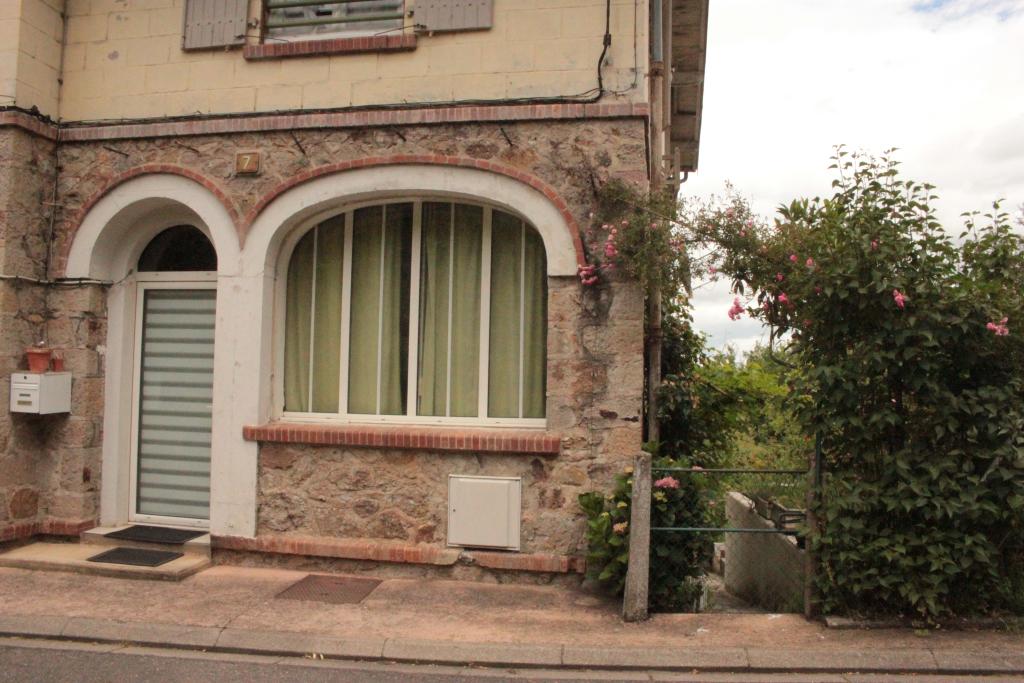

Maison type Carmaux K, 2 allée sans nom, détail d'une grande fenêtre avec jardinière en façade.

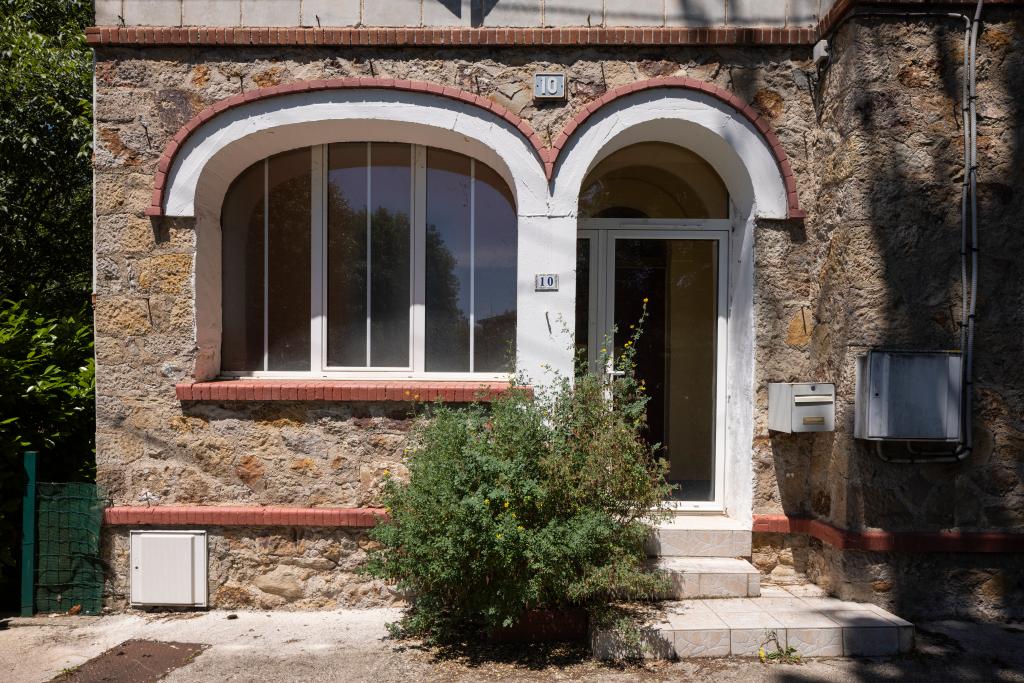

Maison 9,10 allée des Durbecs, vue générale depuis l'ouest.
Maison type "Carmaux K", 3, 4 allée des Durbecs.
Maison type "Carmaux K", 3, 4 allée des Durbecs, détail de l'entrée.

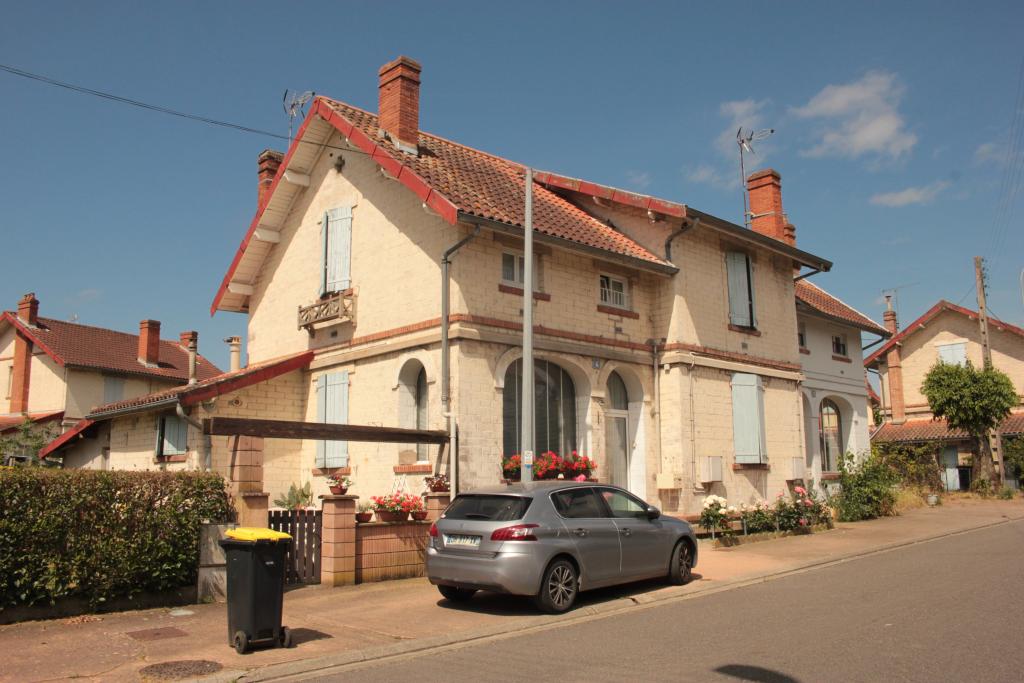

7, 8 allée des Bouvreuils, vue générale depuis l'ouest.
7 allée des Bouvreuils, détail de l'entrée.
2, 4 allée du Parc, vue générale depuis le sud.
2, 4 allée du Parc, vue générale depuis le nord.

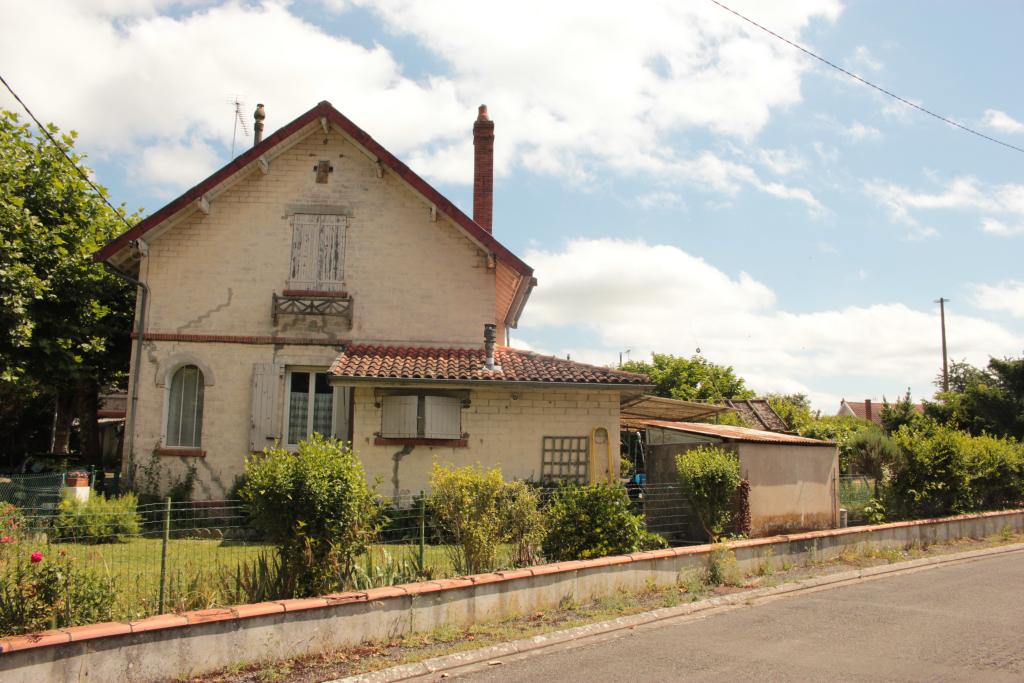

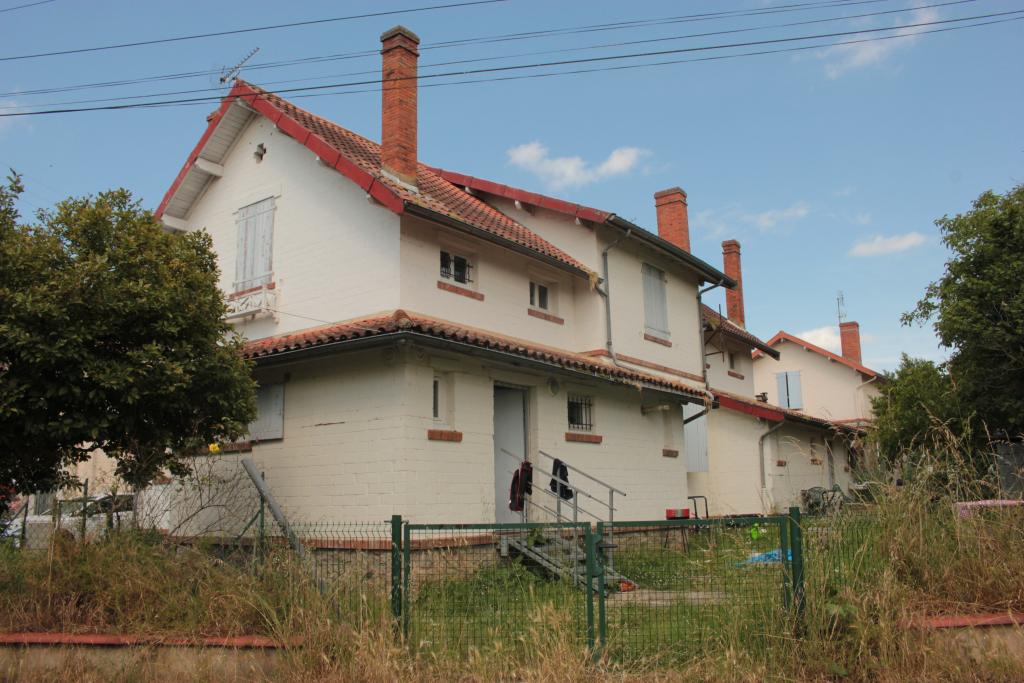

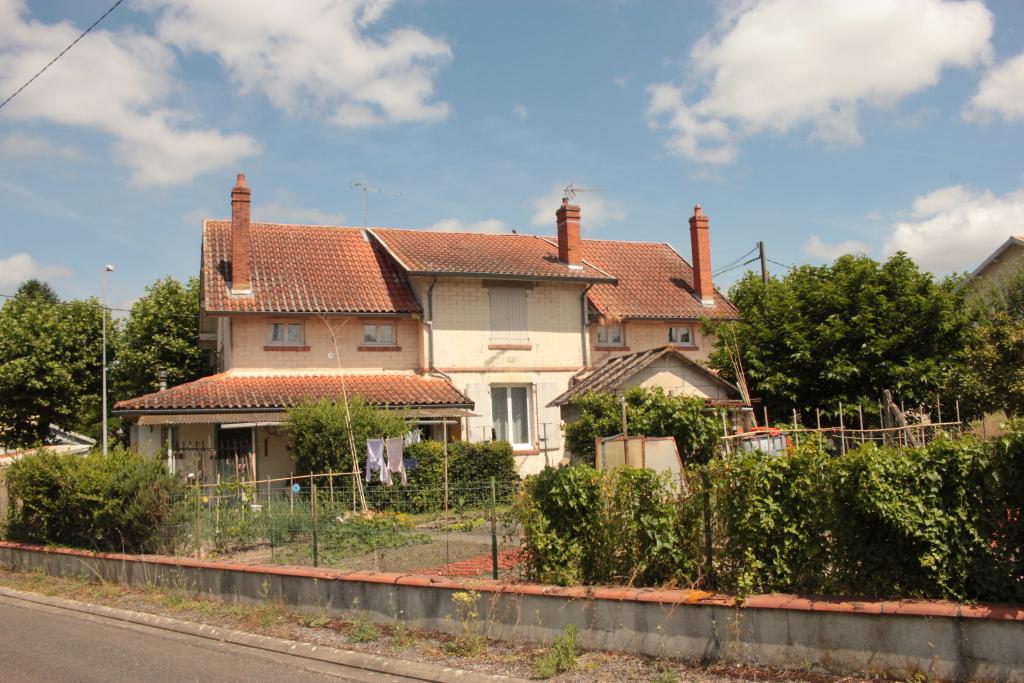

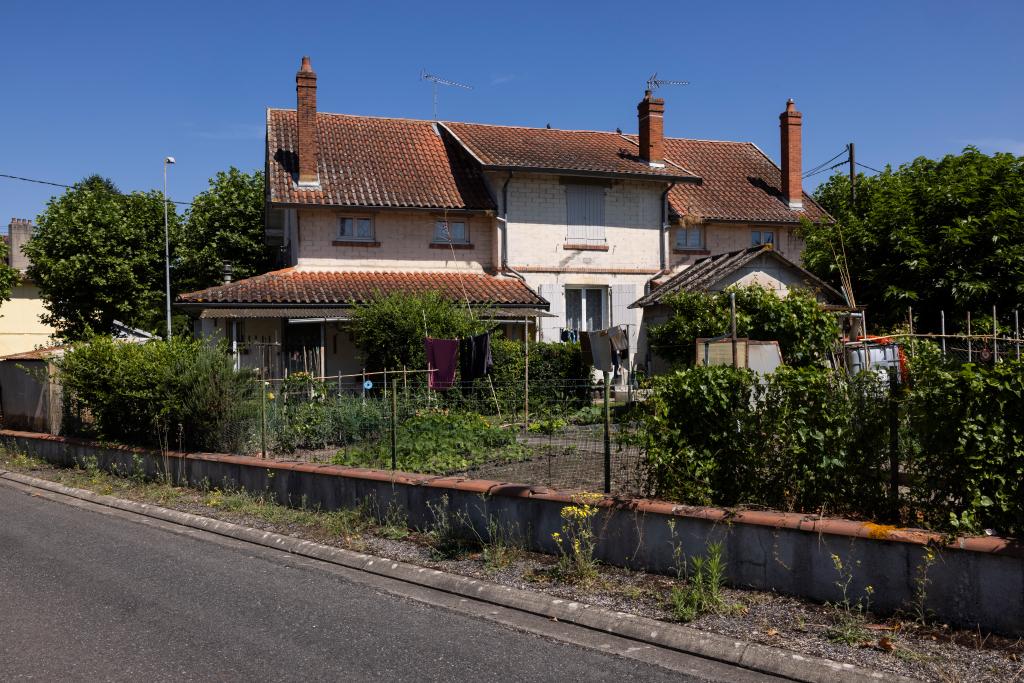

Maison de type K bis avenue Centrale ouest, vue depuis l'arrière (allée des Cigales).
Maison de type K bis avenue Centrale ouest, élévation ouest.

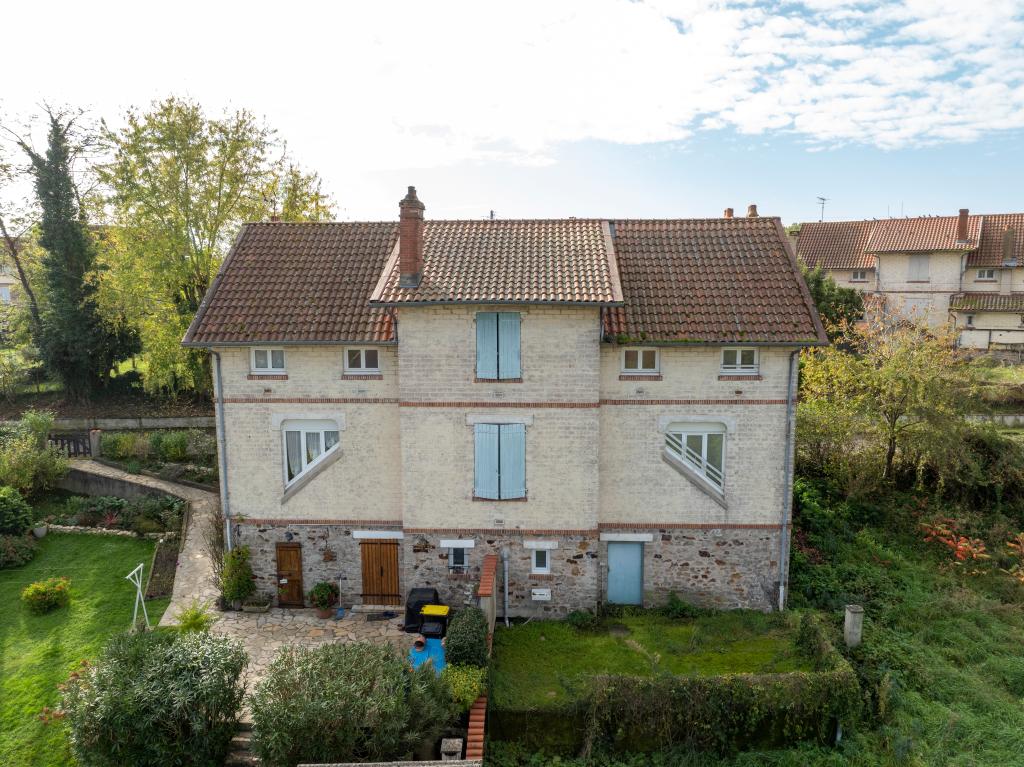

Vue par drone de l'arrière de la maison située 5, 6 allée des Papillons.

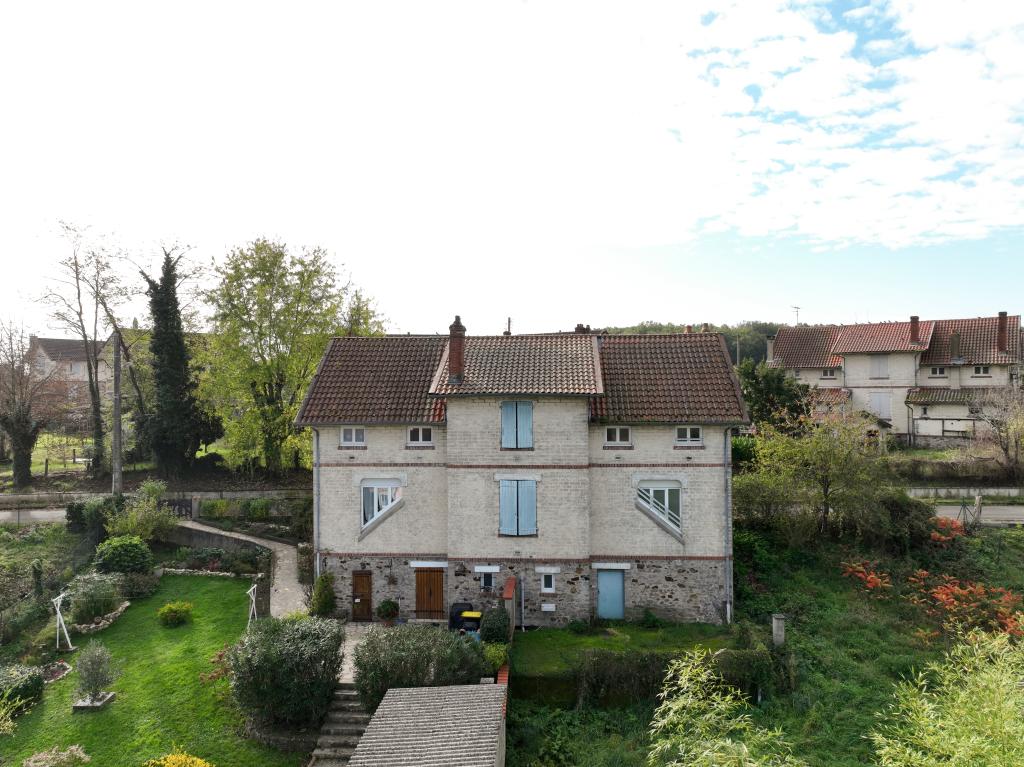

Vue par drone de l'arrière de la maison située 5, 6 allée des Papillons.

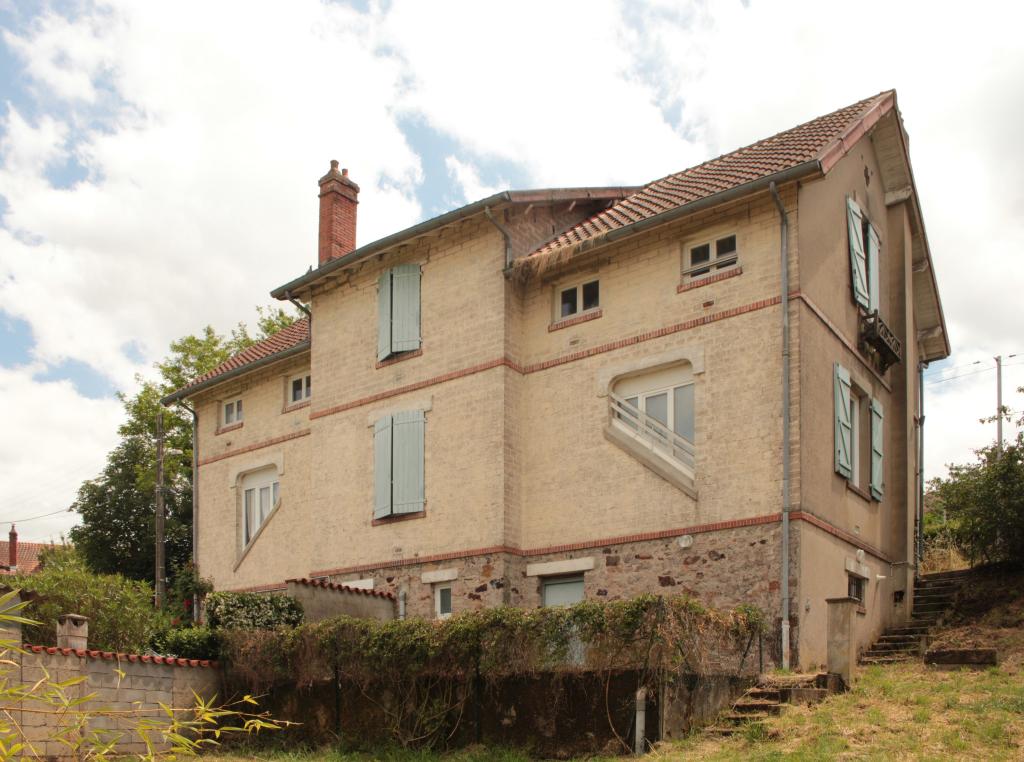

5, 6 allée des Papillons, vue de trois-quarts depuis le sud-est.
5, 6 allée des Papillons, vue générale depuis l'arrière. Les ouverture en biais éclairent l'escalier.

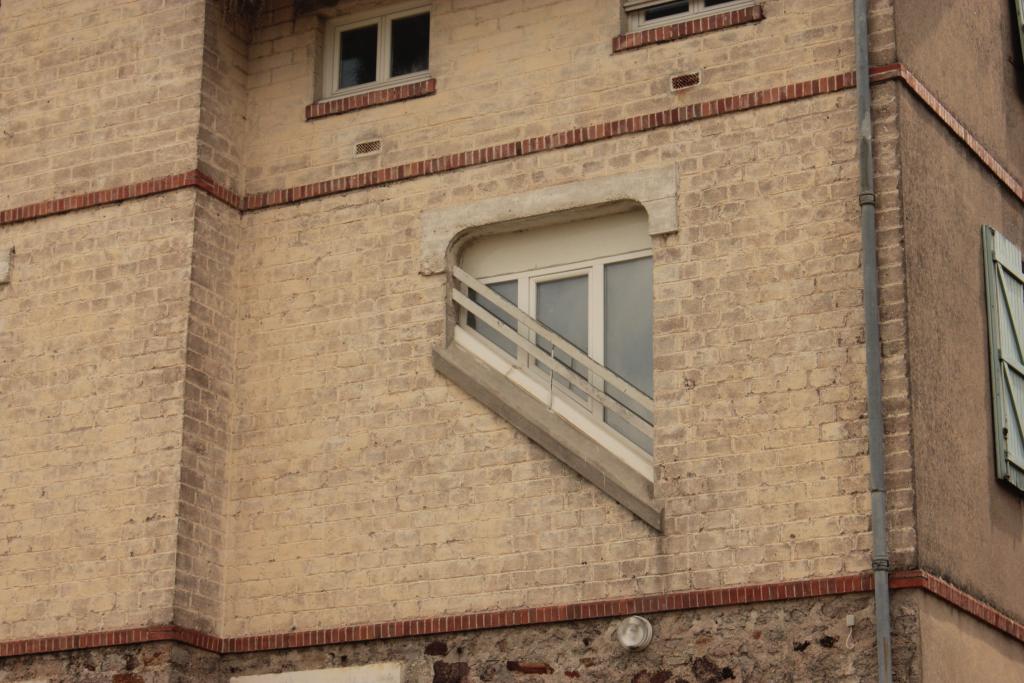

5, 6 allée des Papillons, détail de la baie avec appui en biais éclairant l'escalier.

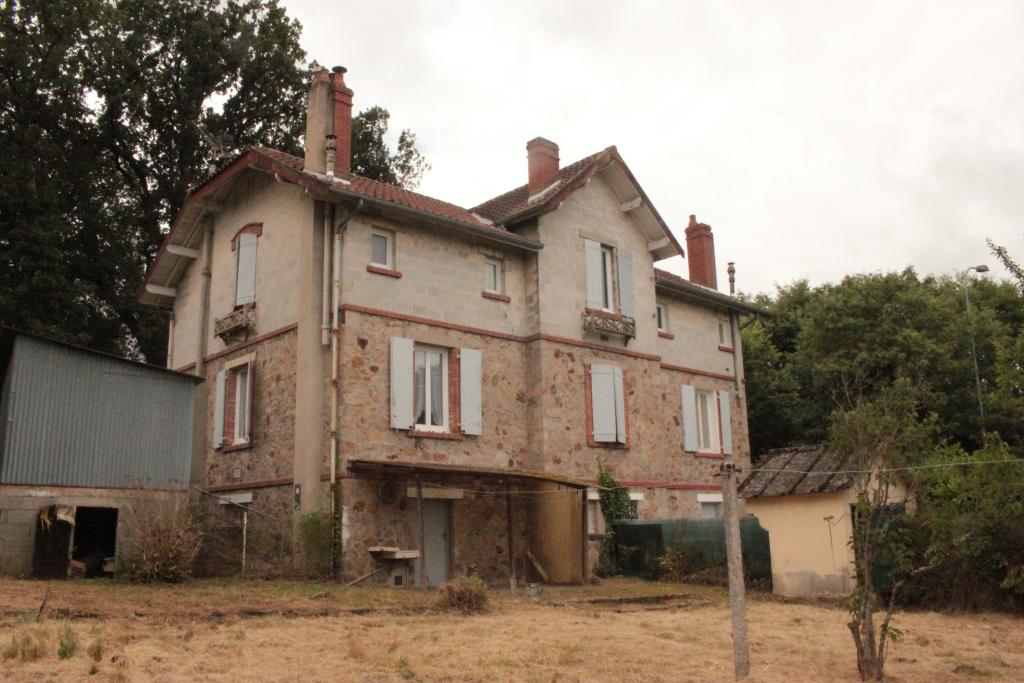

9, 10 allée des Durbecs, vue depuis le jardin.
Documentation

Documents d'archives

  • Archives départementales du Tarn/Archives municipales de Carmaux. SMC 2 22, fournisseur Assun. Commandes par la SMC à Marius Assun :

    -Commande pour la construction de deux maisons de type K bis datée du 23 janvier 1925.

    -Commande pour la construction de quatre maisons de type K bis datée du 17 mars 1925.

    -Commande pour la construction de quatre maisons dont une de type K ter le 17 décembre 1926. Il s'agit de celle de l'allée des Colombes.

    -Commande pour la construction d'une maison de type K ter le 7 février 1928.

    Archives municipales de Carmaux : SMC 2 22

Documents figurés

  • Archives départementales du Tarn/Archives municipales de Carmaux. Fonds de la Société des Mines de Carmaux. SMC 1 /21, Archives de la Société des Mines de Carmaux, SMC 1 /21, Plans du Bureau des études de la Société des Mines de Carmaux, Saint-Benoit-de-Carmaux, cité ouvrière de Fontgrande (1920-1934).

    -Hameau de Fontgrande, Maison double type "Carmaux K", planche 2, ensemble , plan n° 1138 D51, Carmaux le 18 octobre 1923, signé M.B., visé par Charles Pérès le même jour, échelle 1 cm / mètre, plan sur calque.

    -Hameau de Fontgrande, Maison double type "Carmaux K bis", planche 2, ensemble , plan n° 1138 D51 bis, Carmaux le 10 décembre 1924, visé par Charles Pérès le 10 décembre 1924, échelle 2cm / mètre, plan sur calque à l'encre. Observation : " date de construction 1926, prix de revient 69000 F, maçonnerie d'agglomérés.

    -Hameau de Fontgrande, Maison double type "Carmaux K ter", planche 2, ensemble , plan n° 1138 D75, Carmaux le 3 janvier 1927, signé M.B., visé par Charles Pérès le 4 janvier 1927, échelle 2cm / mètre, plan sur calque.

    Archives municipales de Carmaux : au-dessus du tiroir 55

  • Archives départementales du Tarn/Archives municipales de Carmaux. Fonds de la Société des mines de Carmaux. Au-dessus du tiroir 55. Hameau de Fontgrande, maisons ouvrières, plan-types, 1919-1931. Grands plans sur papier entoilé pour la plupart, lacunes.

    Archives municipales de Carmaux : au-dessus du tiroir 55

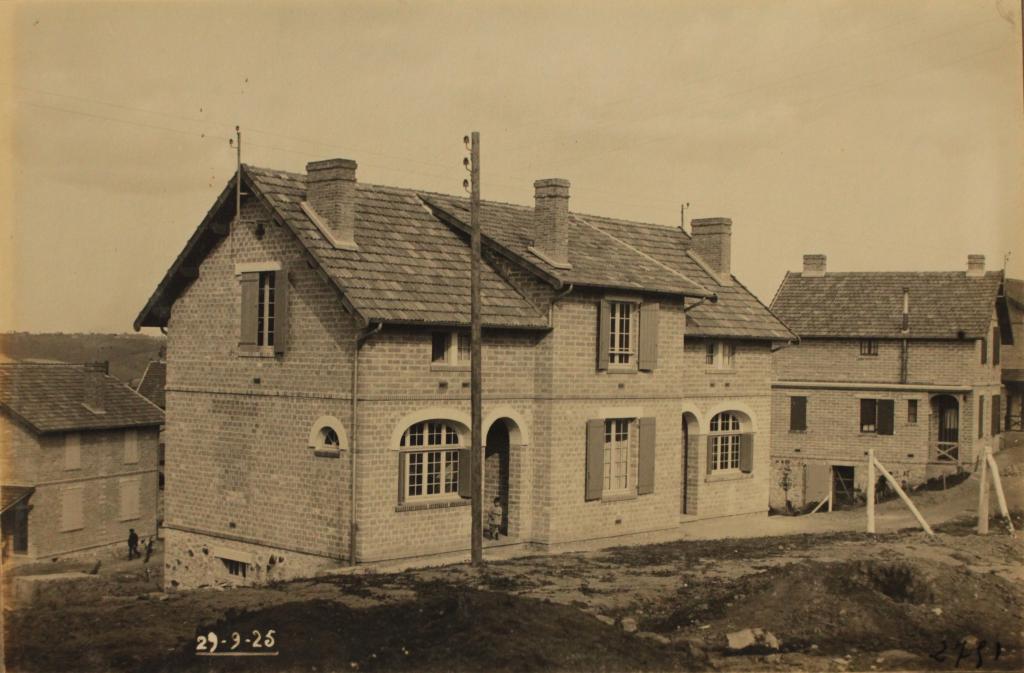

  • Archives départementales du Tarn/Archives municipales de Carmaux. Fonds de la Société des mines de Carmaux. 53 J 288. Album photographique de la construction des cités ouvrières de Fontgrande et des Bruyères, photographies datées, sans légende. Société des Mines de Carmaux, 1920-1929.

    Archives municipales de Carmaux : 53 J 288
Date(s) d'enquête : 2024; Date(s) de rédaction : 2024
