  • enquête thématique départementale, habitat et production sur la Communauté de communes du Carmausin-Ségala
maison jumelle type "Carmaux C"
Œuvre étudiée
Auteur
Copyright
  • (c) Inventaire général Région Occitanie

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Communauté de communes Carmausin-Ségala - Carmaux
  • Commune Saint-Benoît-de-Carmaux
  • Lieu-dit Fontgrande
  • Adresse 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 allée des Colombes , 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 allée des Coquelicots , 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 allée des Bleuets , 9, 10, 11, 12 allée des Anémones
  • Cadastre 2017 AK 197, 198, 228, 490, 488, 223, 220, 221, 217, 218, 288, 285, 292, 554, 556, 293, 297, 298, 304, 301, 321, 322, 313, 312, 310, 309, 306, 305, 274, 580, 577, 575, 267, 268, 270, 271
Désignation
  • Dénominations
    maison
  • Genre
    d'ouvrier
  • Précision dénomination
    maison-jumelle
  • Dossier dont ce dossier est partie constituante
    cité jardin (IA81013850)
  • Autres parties constituantes
    volière, cabane
Historique

Les 20 maison-jumelles de type "Carmaux C" constituent la première campagne de travaux de la cité-jardin de Fontgrande, en 1920. Elles ont été construites par la Société générale d'entreprises. Le coût de la construction de chacune a été estimé par la Société des Mines à 60000 F (AMC, SMC, plan bis 73).

  • Période(s)
    • Principale : 1er quart 20e siècle
  • Dates
    • 1920, datation par source
Description

Le type de la maison jumelle, "Carmaux C", se caractérise par l'étage et les petits appentis latéraux qui abritent cuisines et WC.

Les maisons s'élèvent sur trois niveaux. Le soubassement, accessible depuis l'arrière de la maison, abrite la chaufferie, autrefois la réserve du charbon fourni par la mine, et la cave. Le rez-de-chaussée comprend la salle commune (17 m2) et une chambre à coucher. L'accès se fait par le petit porche logé dans le volume annexe qui comprend la souillarde et le WC. L'étage compte deux chambres. L'escalier en bois est dans la salle commune. Chaque logement occupe une superficie habitable de 75 m2.

Selon les archives de la Société des mines, les fondations sont en ciment laitier et gravier, les murs du soubassement sont en béton de gravier et de chaux hydraulique, les murs au-dessus du rez-de-chaussée, en béton de mâchefer et chaux hydraulique et les pignons de toit et les appentis latéraux en brique de béton de mâchefer. La dimension des briques est d'environ 20 cm de hauteur. La finition est assez grossière.

Illustrations 41
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
Image non consultable
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration
  • (c) Conseil départemental du Tarn
  • (c) Inventaire général Région Occitanie
Aller à la notice d'illustration

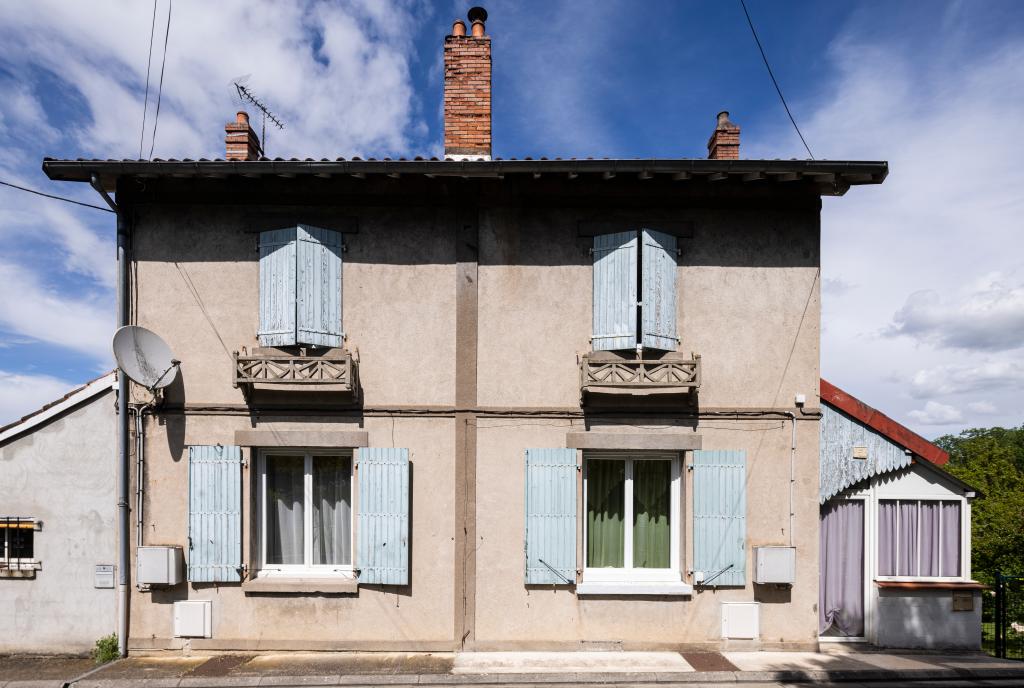

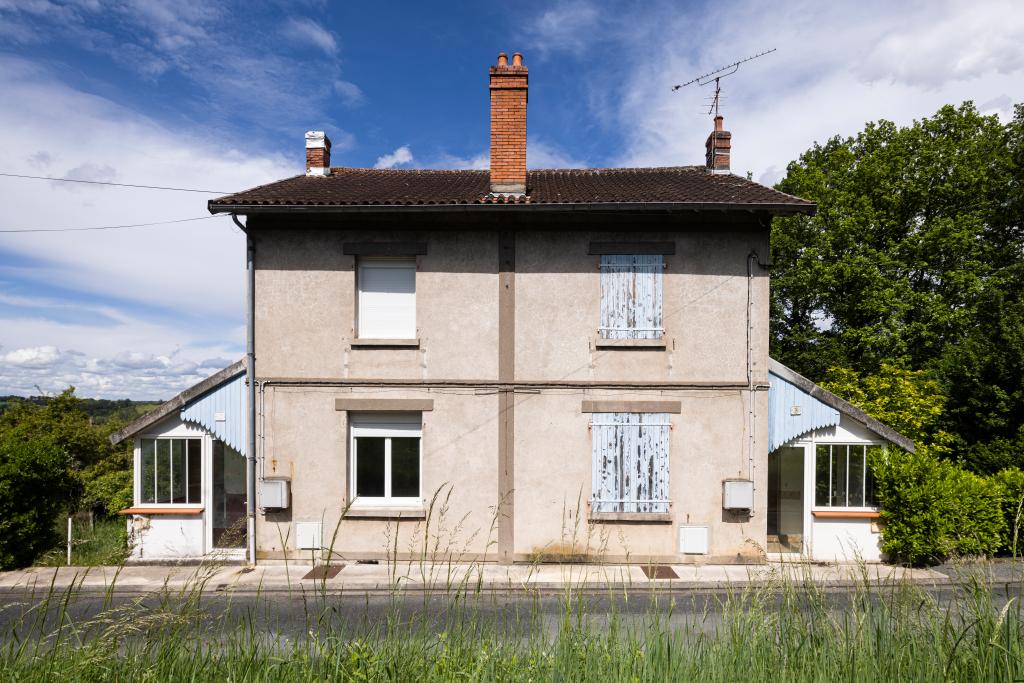

Maison 3, 4 allée des Colombes.

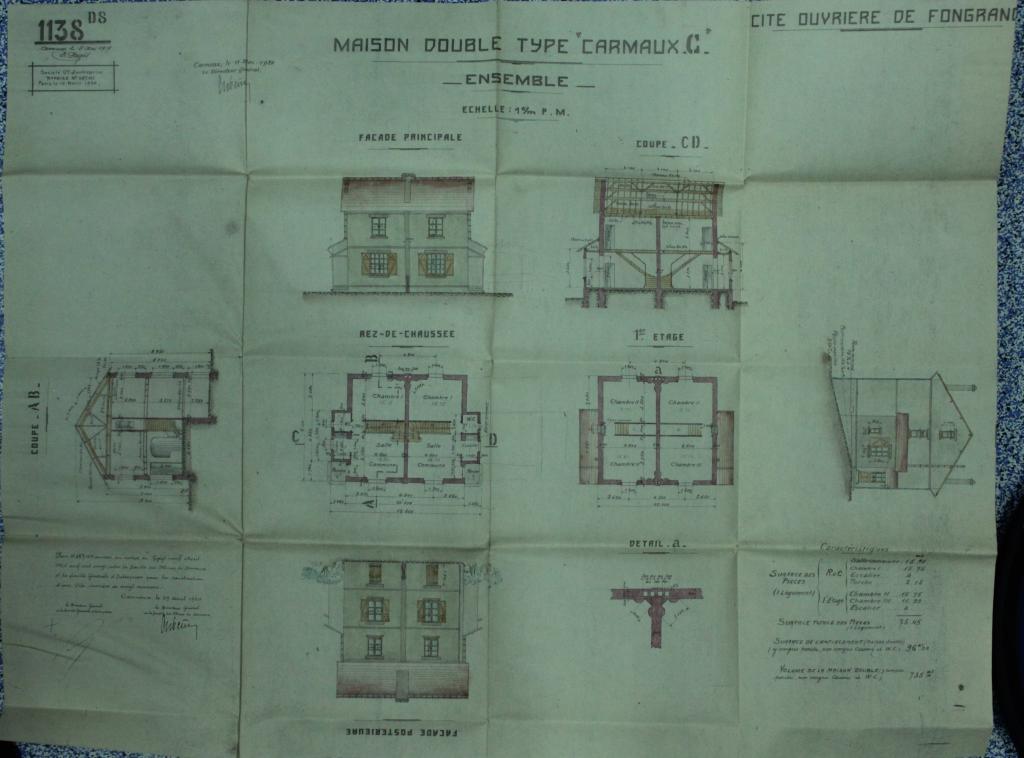

Plan-type de la maison-double "Carmaux C".

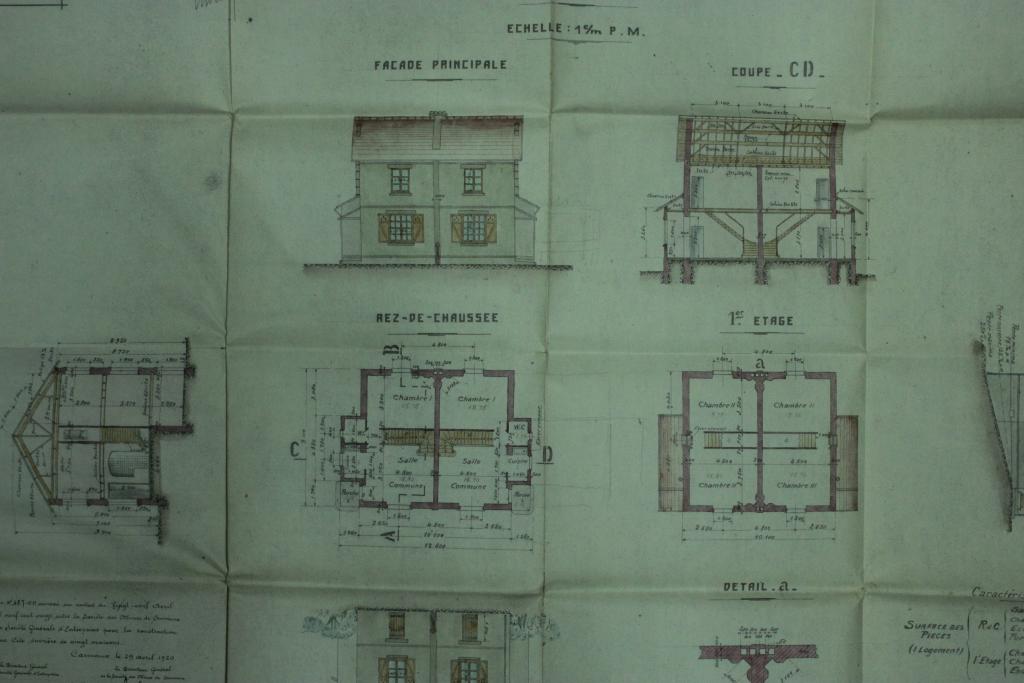

Détail du plan-type.

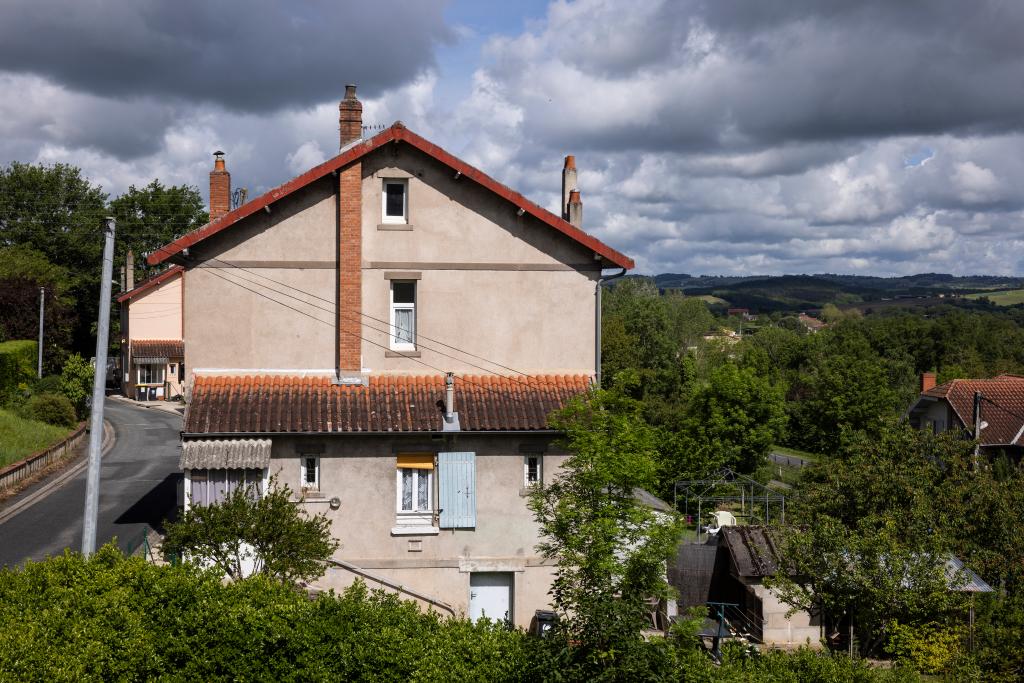

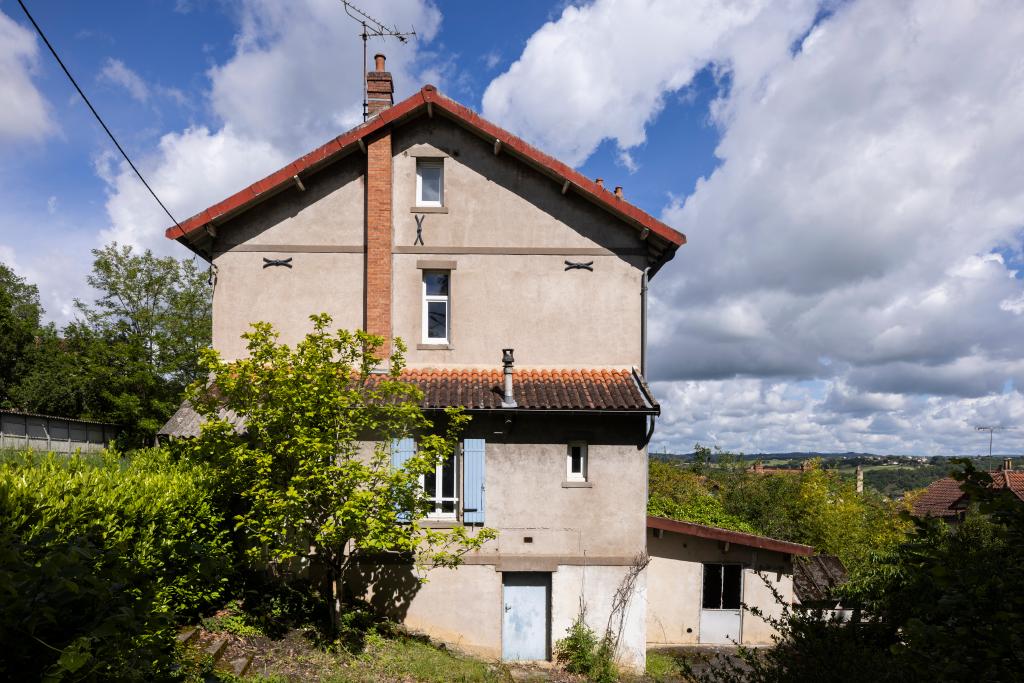

Pignon de la maison 3, 4 allée des Colombes.
Pignon de la maison 5, 6 allée des Colombes.

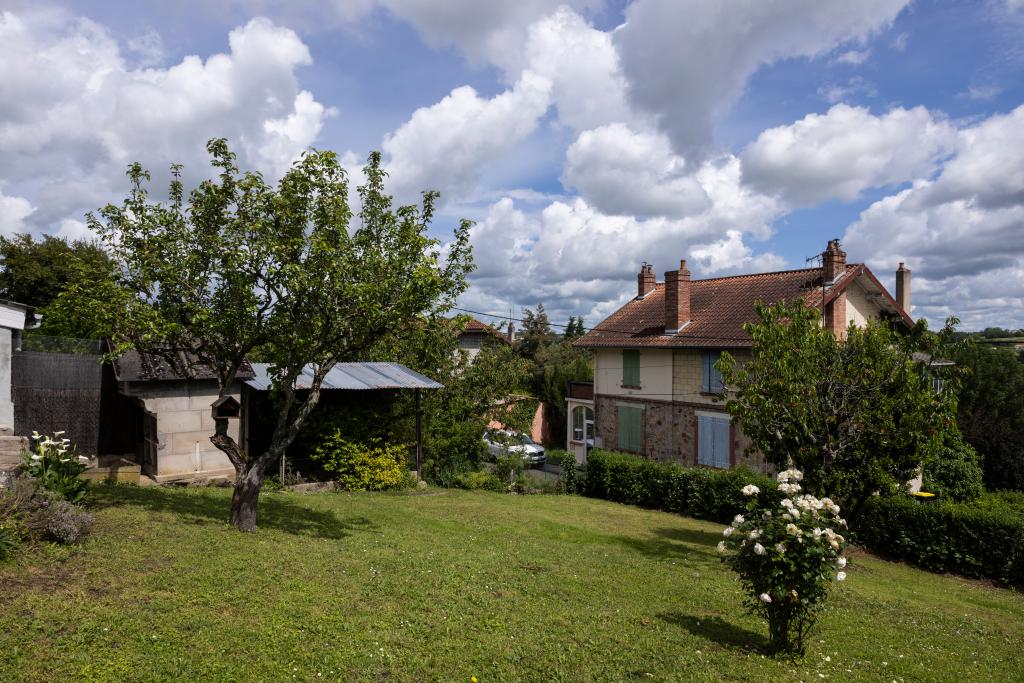

Le jardin et la maison 3, 4 allée des Colombes.

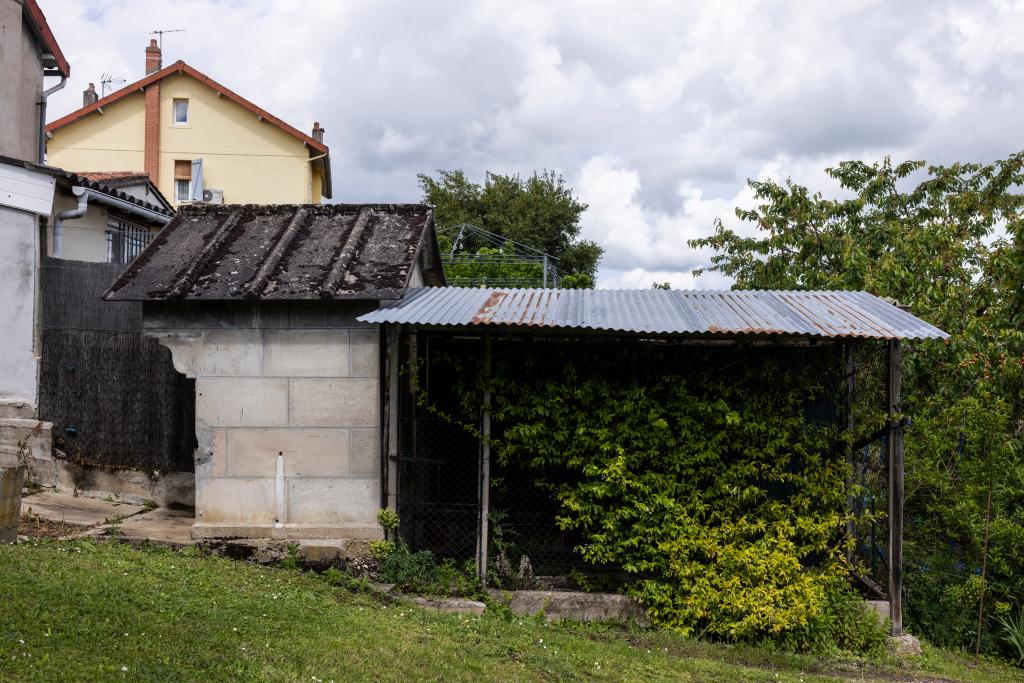

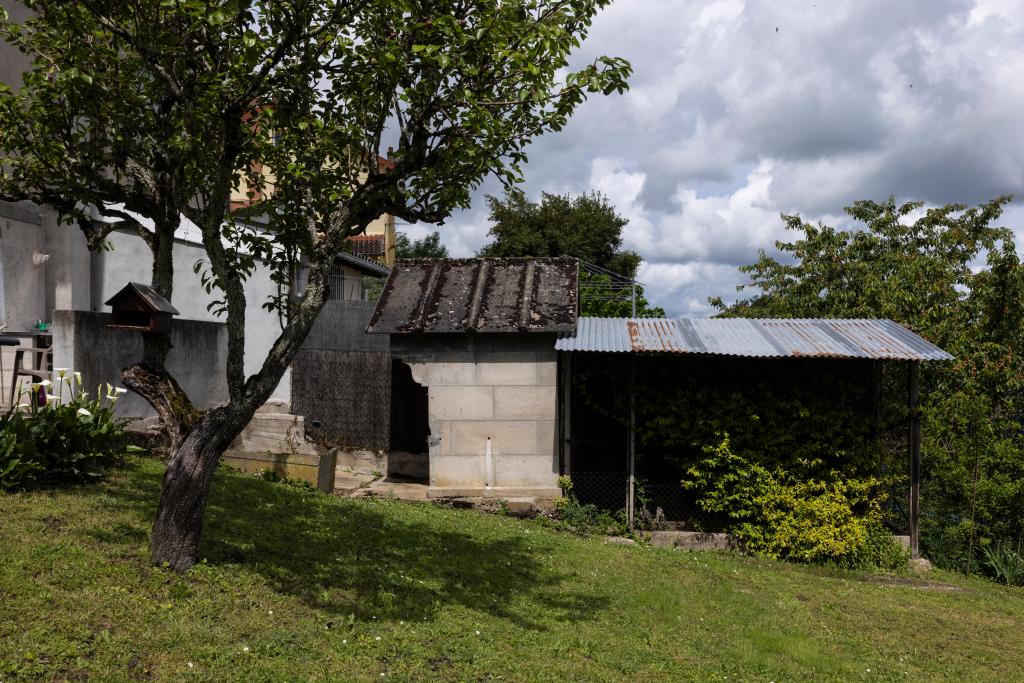

Abri de jardin et volière de la maison 3, 4 allée des Colombes.
Abri de jardin et volière de la maison 3, 4 allée des Colombes.
Jardin de la maison 3 allée des Colombes.

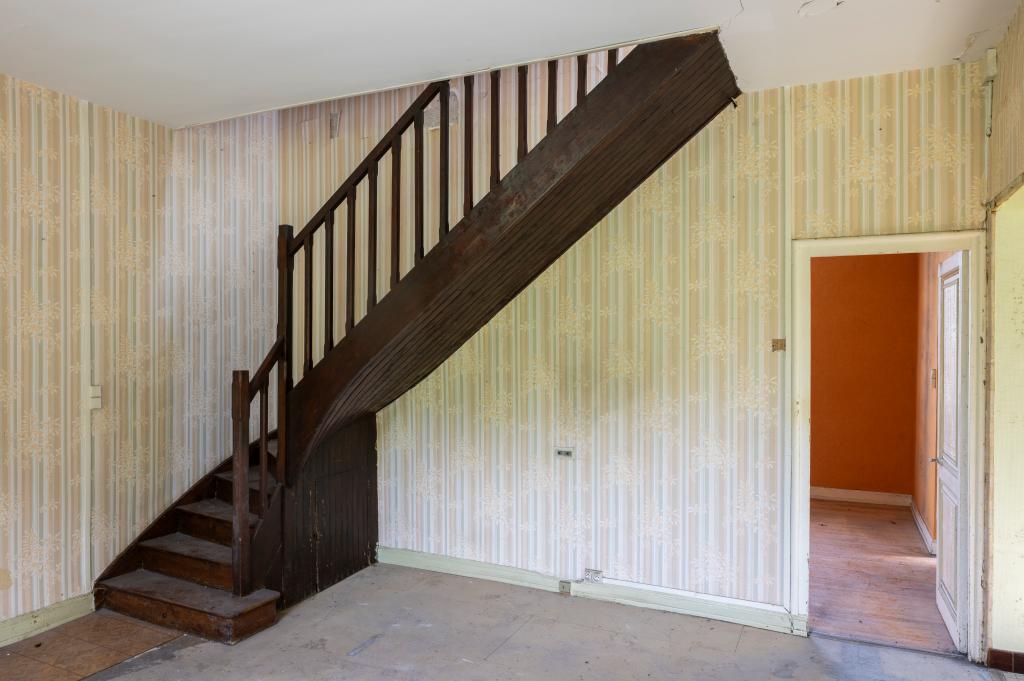

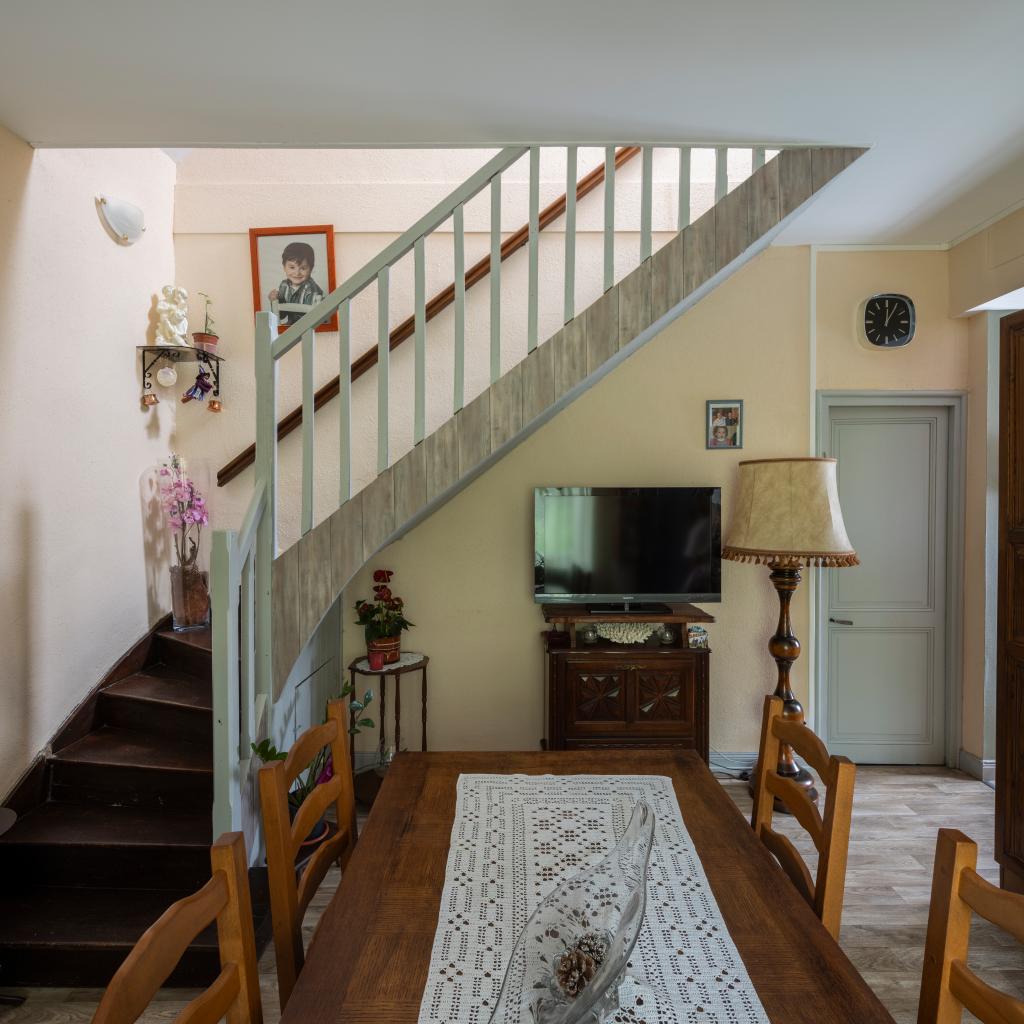

La pièce principale et l'escalier du logement 3 allée des Colombes.

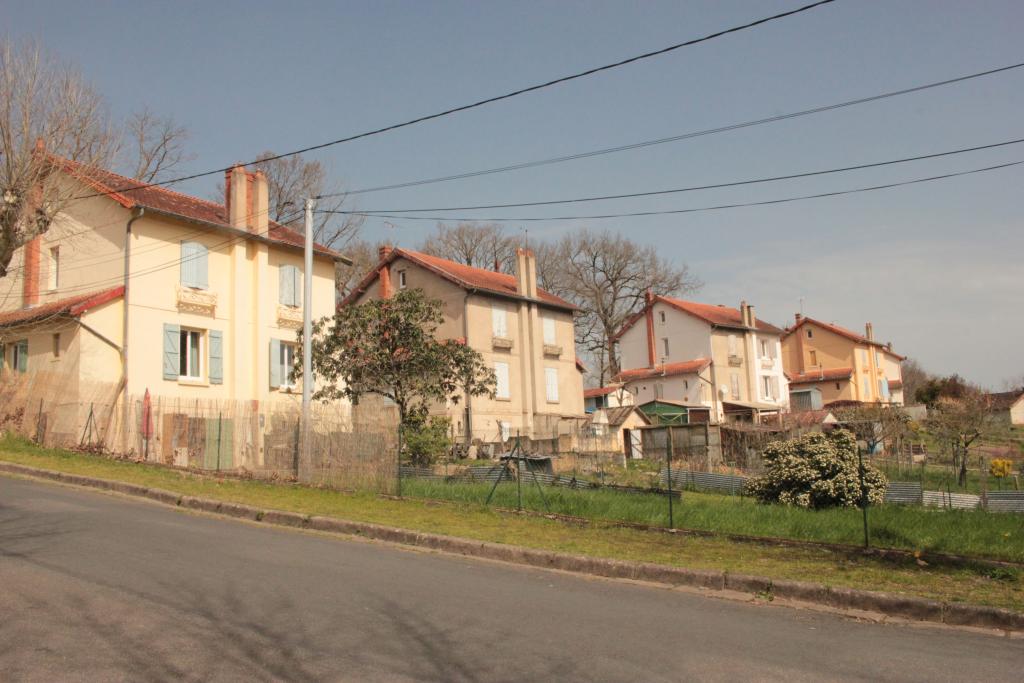

Maison de type "Carmaux C".

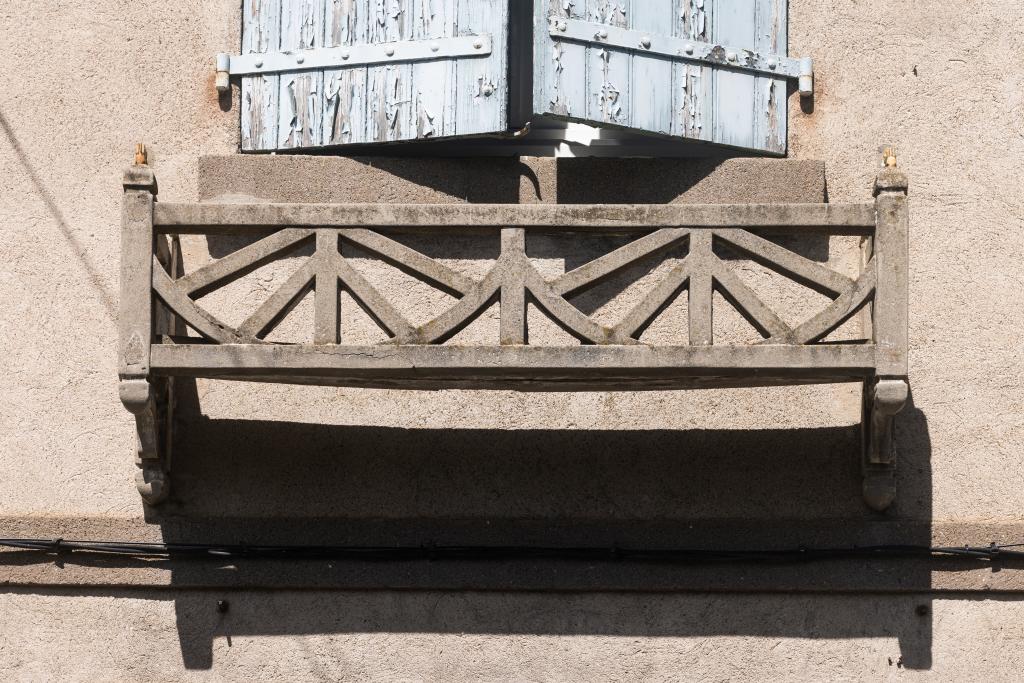

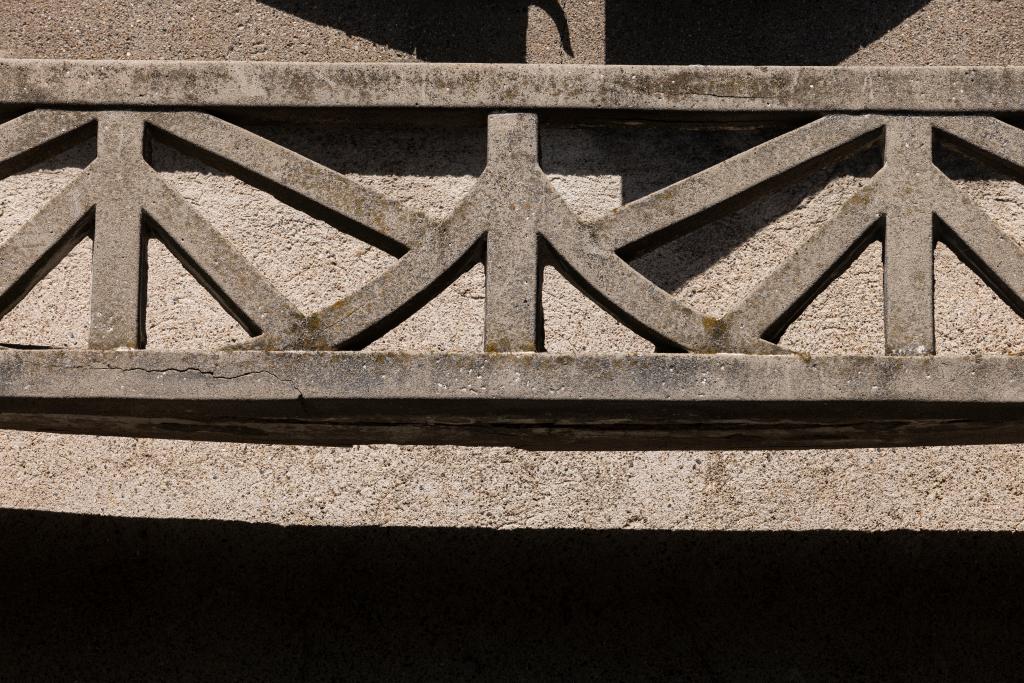

Détail d'un garde-corps en béton armé.
Détail d'un garde-corps en béton armé.

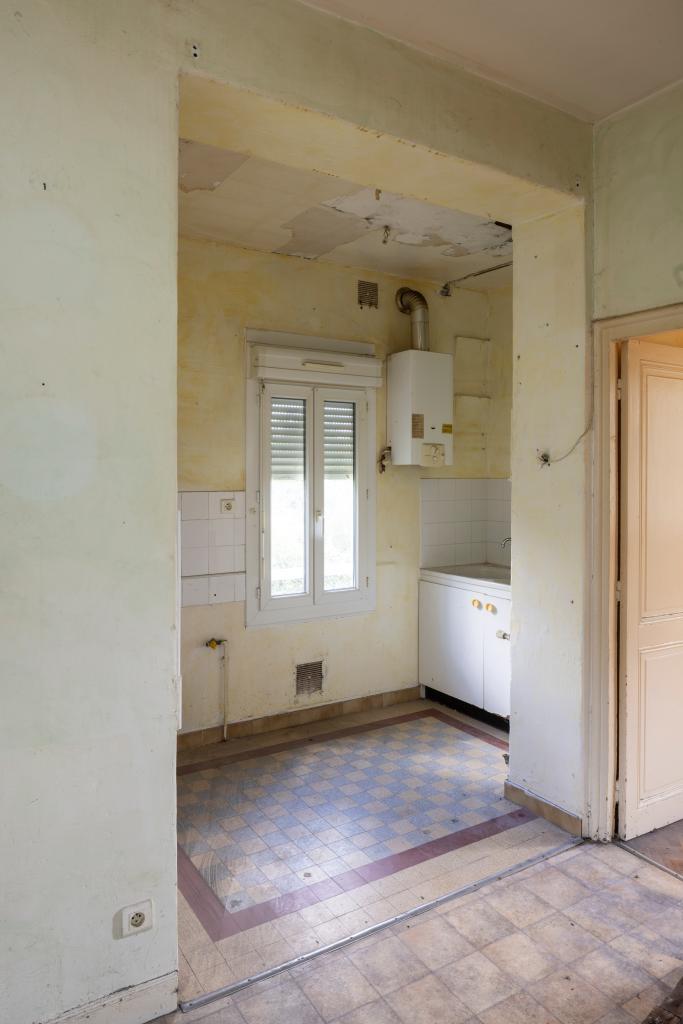

La cuisine du logement 6 allée des Colombes.
Salle commune et cuisine du logement 5 allée des Colombes.

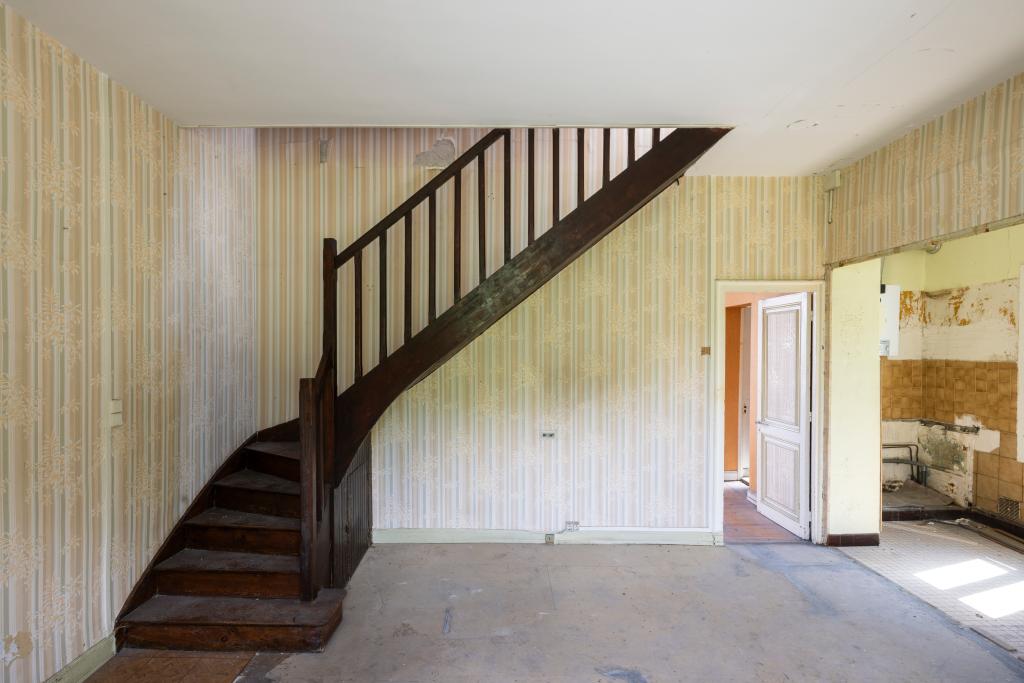

Salle commune et escalier du logement 5 allée des Colombes.

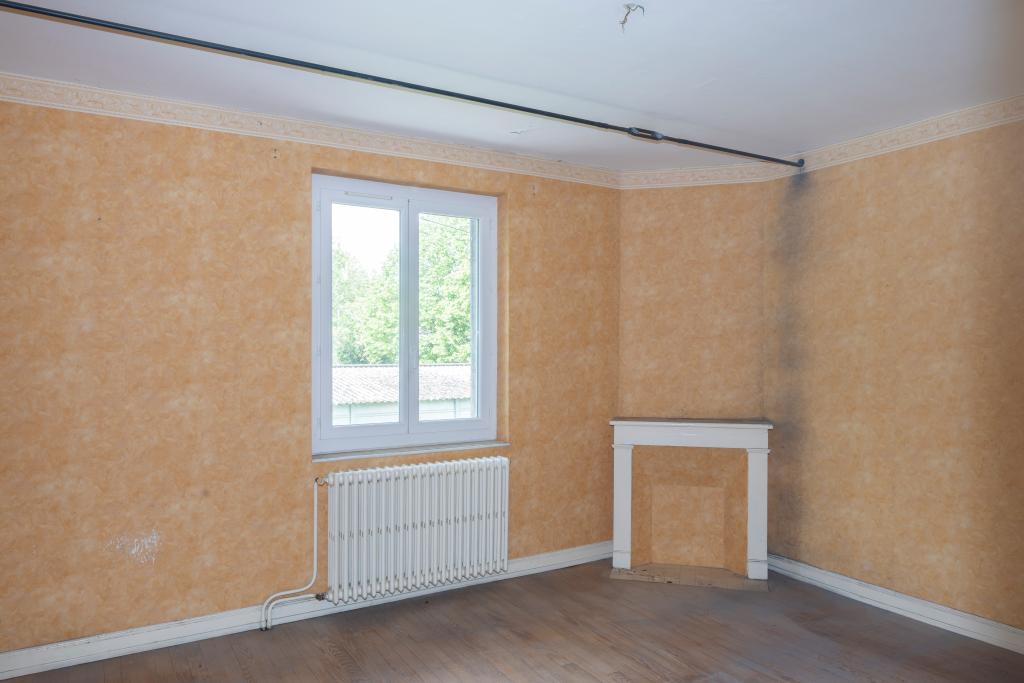

Logement 5 allée des Colombes, chambre à l'étage.

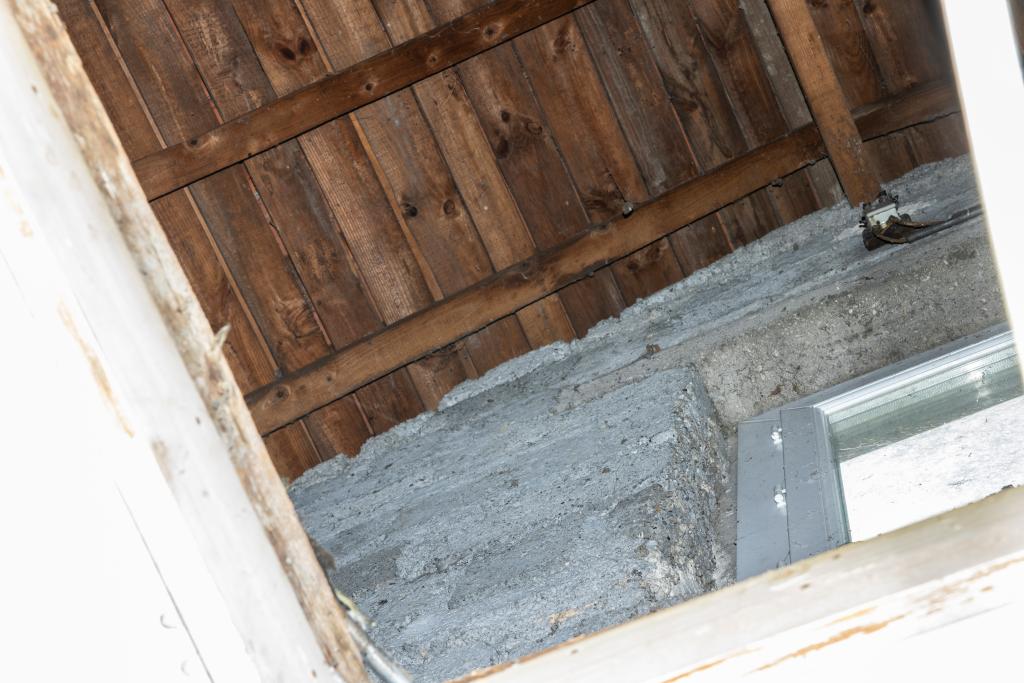

5 allée des Colombes, combles, détail des briques de mâchefer.
Image non consultable

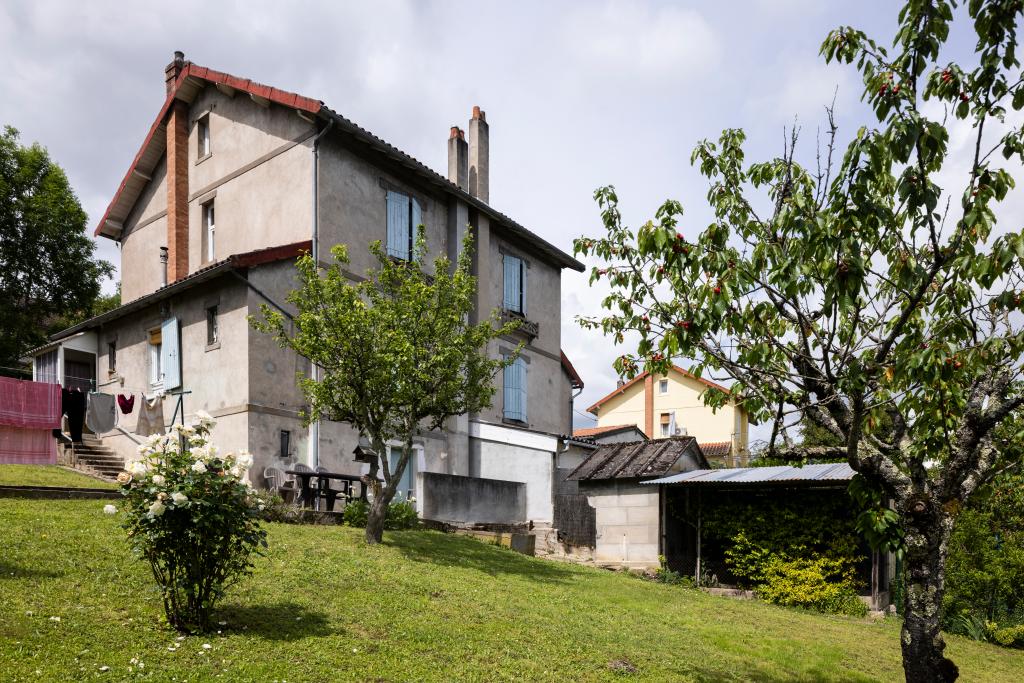

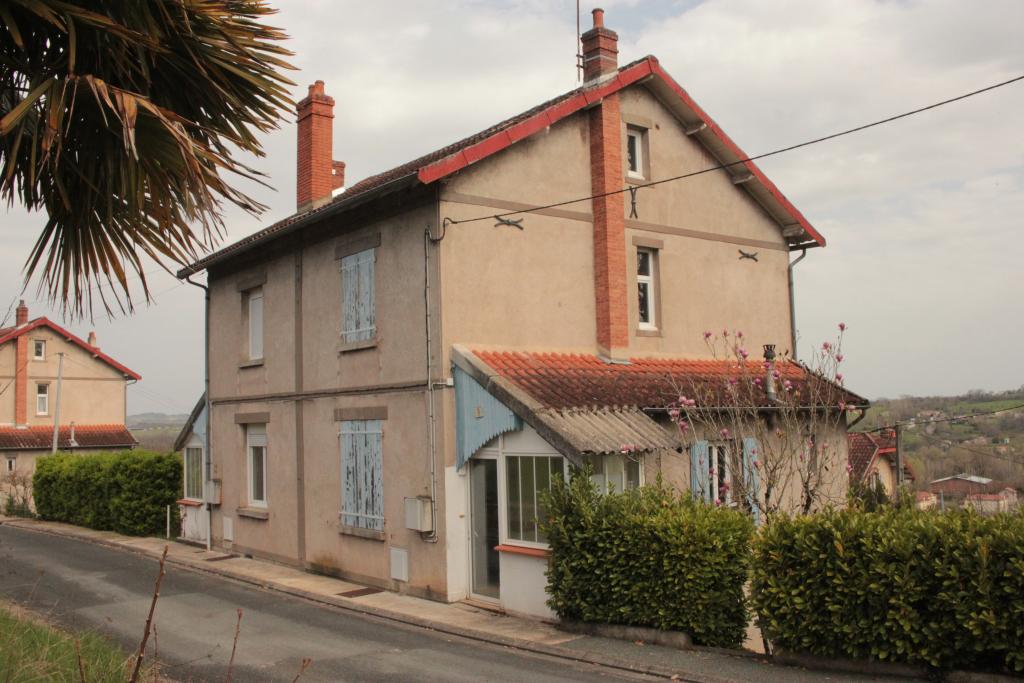

Vue générale de la maison aux n° 5 et 6 allée des Colombes depuis le sud-est.
Image non consultable

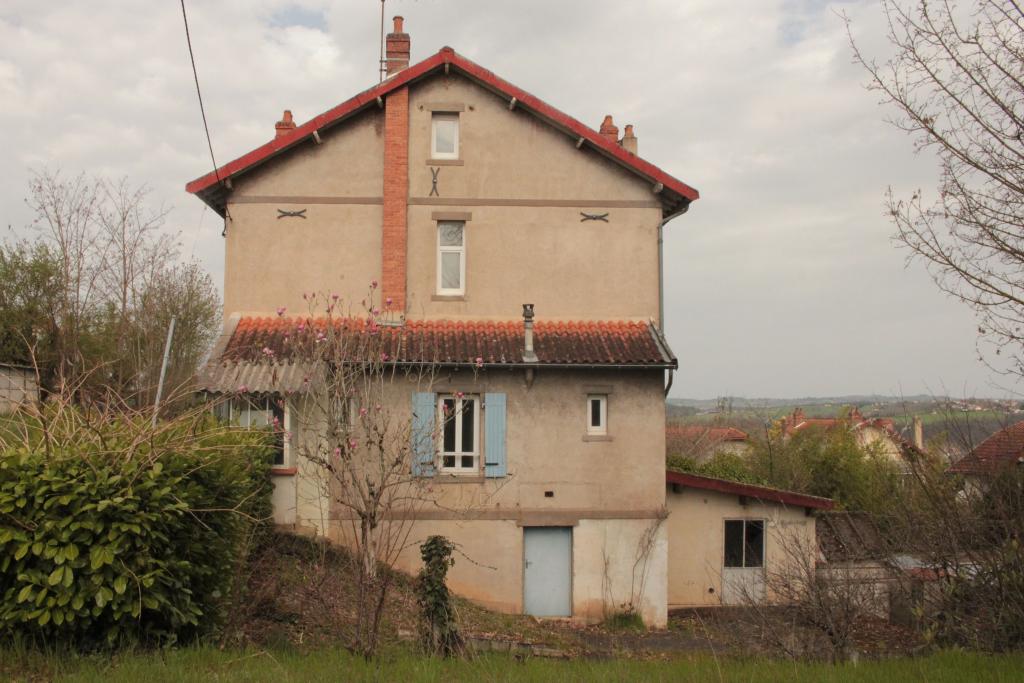

Vue du pignon est de la maison 5 allée des Colombes.
Image non consultable
Vue générale du jardin de la maison au n° 5 allée des Colombes.
Image non consultable
Vue générale de maison et du jardin du logement au n° 5 de l'allée des Colombes.
Image non consultable
Vue générale du jardin du logement au n° 5 de l'allée des Colombes.
Image non consultable

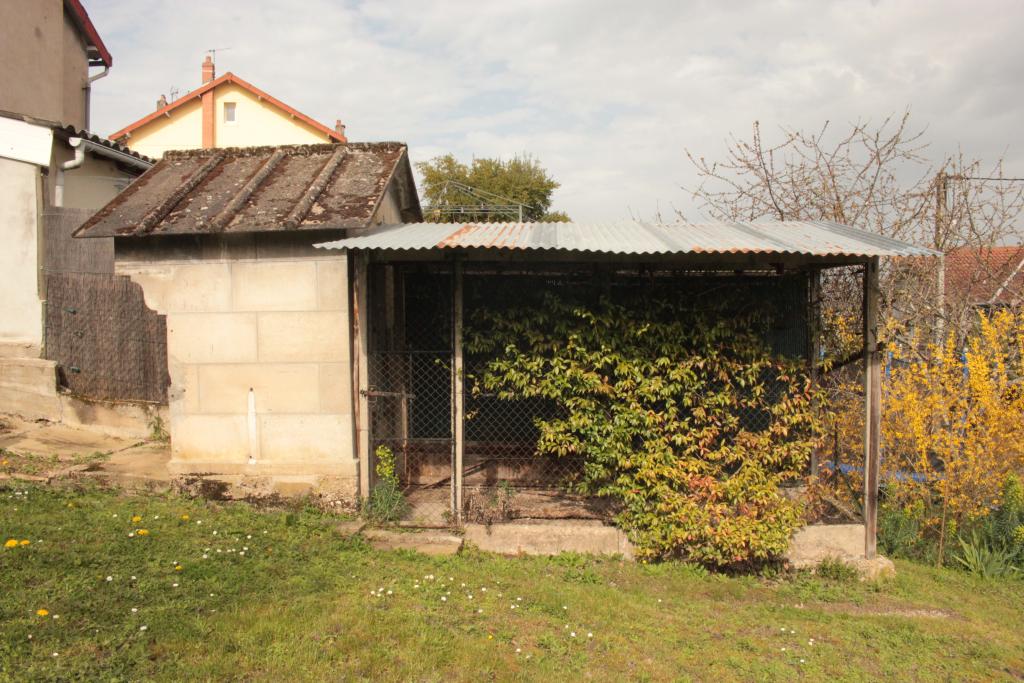

La cabane de jardin et la volière de la maison au n° 5 de l'allée des Colombes..
Image non consultable
Les clapiers et volière de la cabane de jardin au n° 5 de l'allée des Colombes.
Image non consultable
Emmarchement et plate-bande du jardin devant la cabane du logement au n° 5 de l'allée des Colombes.
Image non consultable
Intérieur de la cabane de jardin côté volière du logement au n° 5 de l'allée des Colombes.
Image non consultable
L'intérieur de la volière du logement au n° 5 de l'allée des Colombes.
La cabane de jardin et la volière du logement au n° 5 de l'allée des Colombes.
La cabane de jardin depuis l'arrière du logement au n° 5 de l'allée des Colombes.
Détail des maçonneries de béton de gravier et chaux en partie basse de la maison au n° 5 de l'allée des Colombes.

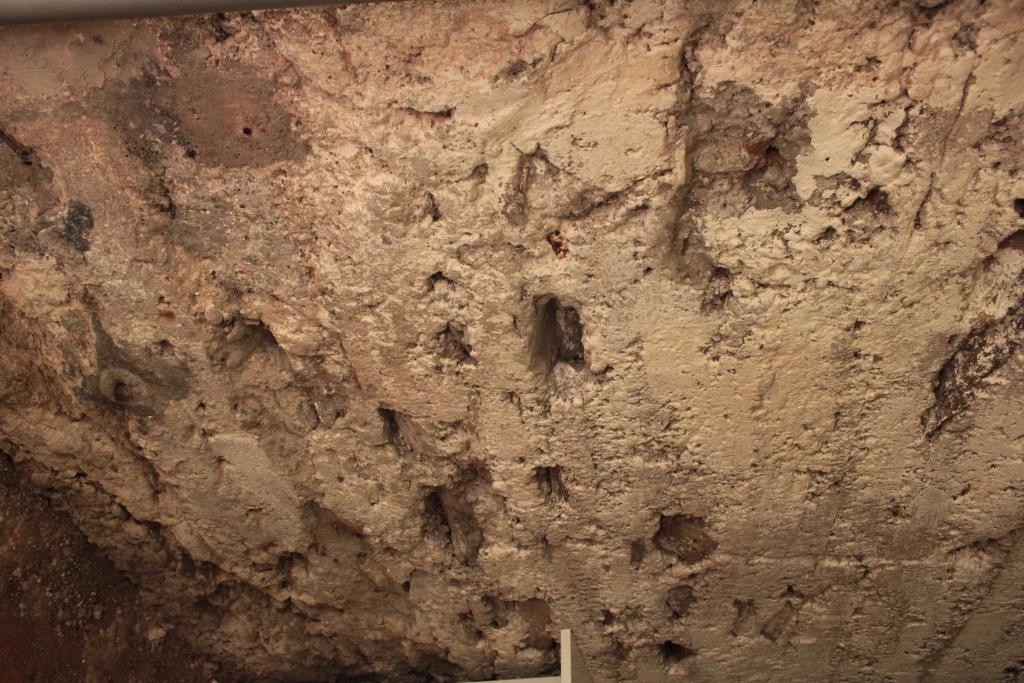

Substrat entaillé dans la cave de la maison n° 5 de l'allée des Colombes.

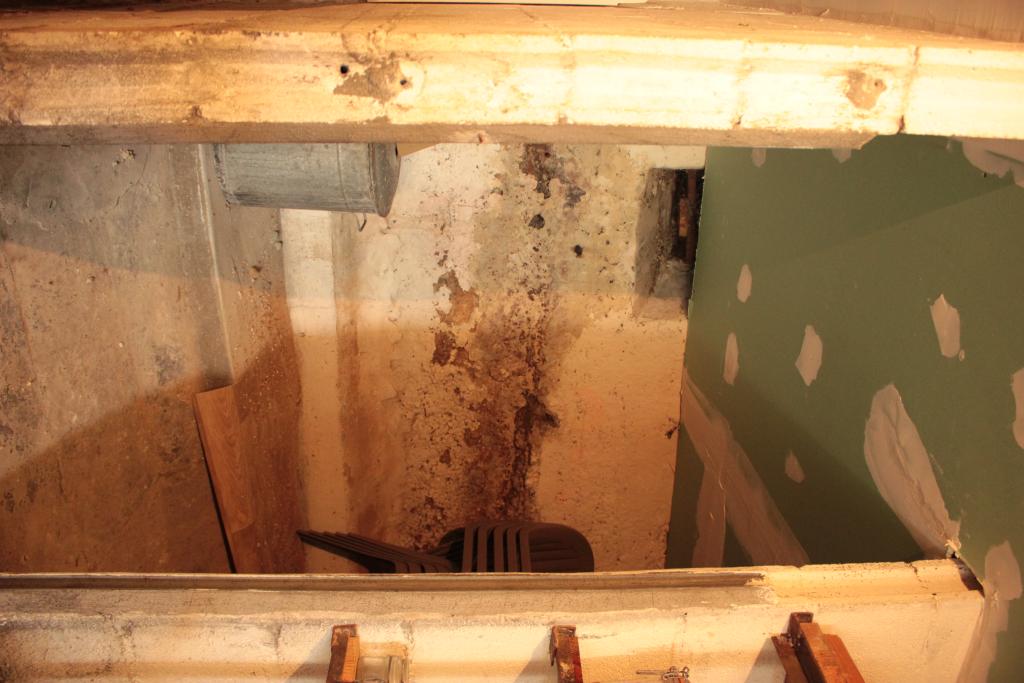

Maçonnerie de béton de mâchefer dans la cave de la maison n°5 de l'allée des Colombes.

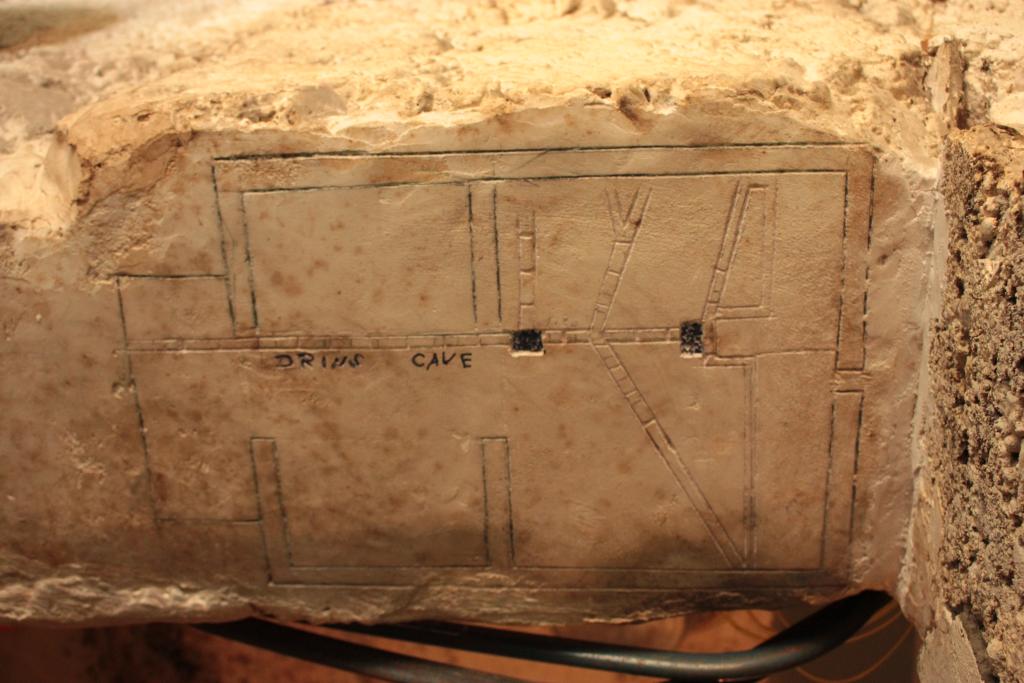

Plan de la cave gravé sur le mur de la cave du logement au n° 5 de l'allée des Colombes.
Maçonnerie de béton de mâchefer de la cave de la maison au n°5 de l'allée des Colombes.

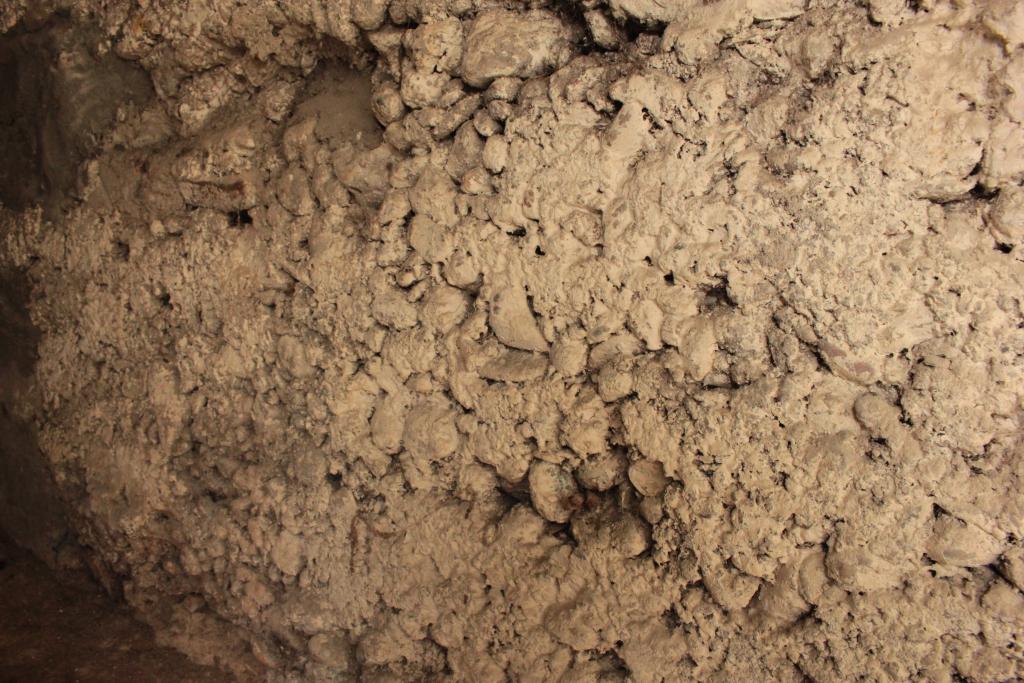

Détail du béton de gravier de la cave au n° 5 de l'allée des Colombes.

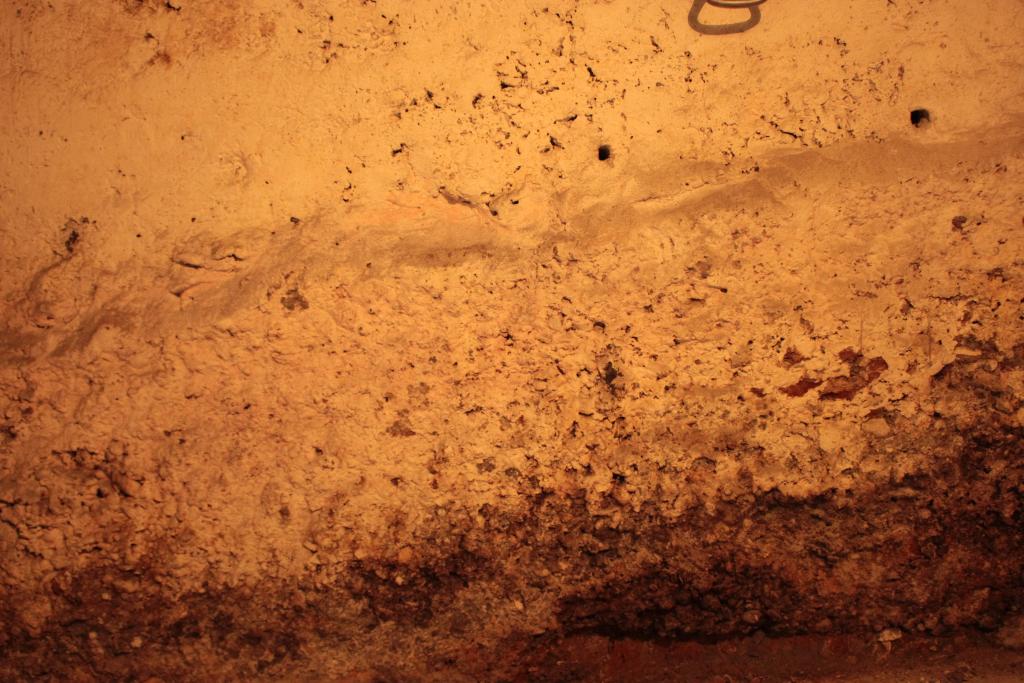

Détail du soubassement de béton de gravier au n° 5 de l'allée des Colombes.

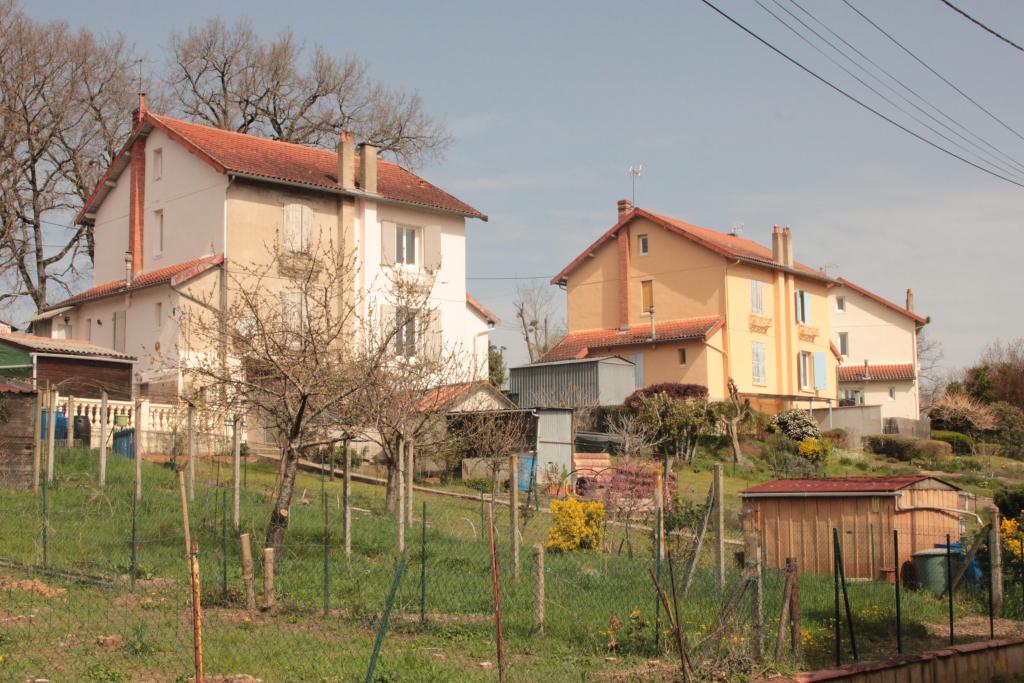

L'arrière des maisons de l'allée des Coquelicots.
L'arrière des maisons de l'allée des Coquelicots.
Pignon de la maison 3 allée des Colombes.
Maison 3, 4 allée des Colombes.
